Системы линейного перемещения: от подшипников до направляющих и ШВП

Введение

В современном машиностроении и автоматизации производственных процессов точность и плавность перемещения рабочих органов станков, роботов и конвейерных линий играют критическую роль.

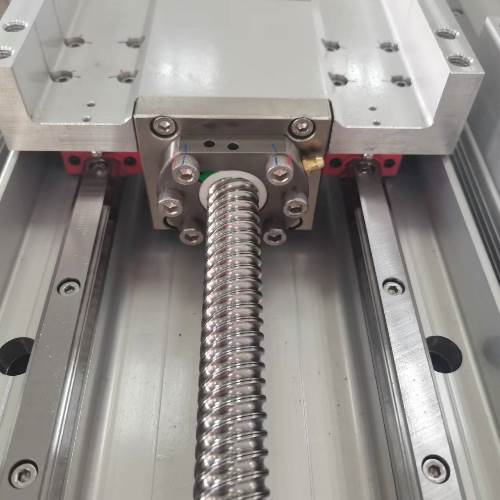

Будь то высокоскоростной обрабатывающий центр с ЧПУ или простая система позиционирования на сборочном участке — в основе любого управляемого движения лежат специализированные компоненты. Инженерам, проектирующим новое оборудование или модернизирующим существующее, важно понимать все многообразие доступных решений. От правильного выбора направляющих, подшипников и передаточных механизмов напрямую зависят такие параметры, как грузоподъемность, ресурс, точность позиционирования и ремонтопригодность станка. Именно совокупность этих механизмов и образует то, что специалисты называют системы линейного перемещения, и сегодня мы подробно разберем их ключевые элементы: от простых подшипников до прецизионных шарико-винтовых пар (ШВП).

1. Направляющие и каретки: фундамент плавного хода

Направляющие являются базовым элементом, который задает траекторию движения и воспринимает основные нагрузки. В зависимости от требований к точности и жесткости, выделяют два основных типа:

• Рельсовые направляющие качения: Это наиболее распространенное решение в современном станкостроении. Они состоят из закаленного стального рельса и каретки с циркулирующими шариками или роликами. Главные преимущества — низкий коэффициент трения (близкий к трению качения), высокая точность позиционирования, возможность работы на высоких скоростях и способность воспринимать нагрузки во всех направлениях. Каретки бывают закрытого и открытого типов, с различными классами точности (от нормального до прецизионного).

• Направляющие скольжения (типа «ласточкин хвост» или плоские): Классический тип, где движение происходит за счет скольжения металла по металлу (часто с антифрикционными покрытиями или смазкой). Они обладают высокой демпфирующей способностью (гасят вибрации) и жесткостью, но проигрывают в скорости и требуют регулярной регулировки зазоров. Используются в тяжелых станках и там, где важна максимальная виброустойчивость.

При выборе направляющих и кареток необходимо учитывать:

• Величину и направление действующих нагрузок (статические и динамические).

• Требуемую длину хода и точность позиционирования.

• Скорость перемещения и ускорения.

• Условия эксплуатации (запыленность, наличие СОЖ, температура).

2. Линейные подшипники: простота и универсальность

Если направляющие и каретки — это интегрированное решение «рельс-ползун», то линейные подшипники предлагают большую гибкость при создании узлов перемещения своими силами. Они предназначены для прямолинейного движения по цилиндрическим валам.

• Шариковые линейные подшипники (закрытого и открытого типа): Наиболее популярный вид. Шарики циркулируют по дорожкам в корпусе подшипника, обеспечивая плавное перемещение по закаленному валу. Закрытые подшипники работают по всей окружности вала, открытые — имеют продольный паз и используются на валах с опорами, чтобы компенсировать прогиб или установить подшипник в уже собранной конструкции.

• Подшипники скольжения (композитные, с бронзовыми вставками): Альтернатива для грязных условий или ударных нагрузок. Они не требуют смазки (сухое трение), работают тише, но имеют больший коэффициент трения и меньшую точность по сравнению с подшипниками качения.

Основные критерии выбора линейного подшипника:

• Диаметр вала и тип посадки.

• Наличие зазоров или предварительного натяга.

• Требования к пылезащите (наличие уплотнений).

• Статическая и динамическая грузоподъемность.

3. Шарико-винтовые пары (ШВП): преобразование вращения в движение

Шарико-винтовая пара — это механизм передачи, преобразующий вращательное движение винта (или гайки) в поступательное перемещение гайки (или винта) с высокой точностью и КПД. По сути, это эволюционное развитие обычной винтовой пары, где вместо трения скольжения используется трение качения благодаря циркулирующим шарикам между винтом и гайкой.

Почему ШВП незаменимы:

• Высокий КПД: До 90-98% (против 30-40% у пар скольжения). Это позволяет использовать менее мощные двигатели.

• Точность: Прецизионные ШВП обеспечивают минимальный люфт (или предварительный натяг) и высокую повторяемость позиционирования, что критически важно для станков с ЧПУ.

• Плавность хода: Отсутствие эффекта «слипания-срыва» (stick-slip), характерного для пар скольжения.

Типы ШВП:

• По способу возврата шариков: с трубкой-утяжелителем (самый распространенный), с вкладышем, с каналом в гайке.

• По типу гайки: одинарные и двойные (для выбора люфта).

• По исполнению винта: винты с круглой шлифованной резьбой (стандарт) и с трапецеидальной резьбой (менее точный, более дешевый вариант).

При подборе ШВП важно учитывать:

• Диаметр и шаг резьбы.

• Длину винта и способ его заделки (опора с одной или двух сторон).

• Требуемую точность (класс точности по DIN или ISO).

• Осевую нагрузку и скорость вращения (критическая скорость).

Как подобрать комплектующие для станков и автоматизированных линий: практические советы

Проектирование узла линейного перемещения — это всегда компромисс между стоимостью, точностью и надежностью. Вот алгоритм, который поможет избежать ошибок:

1. Определите задачу движения: Что перемещается? Какова масса узла (груза)? Какая скорость и ускорение необходимы? Какой цикл работы (редкие перемещения или постоянная работа)?

2. Рассчитайте требуемую точность: Если вы проектируете станок для фрезеровки печатных плат — вам нужны прецизионные ШВП и шлифованные направляющие. Если это рольганг или перемещение заготовки на складе — достаточно недорогих валов и линейных подшипников.

3. Учитывайте внешние условия: Наличие абразивной пыли требует использования защитных гармошек (гофрозащиты) для направляющих и ШВП. Работа в агрессивных средах — выбора нержавеющих материалов.

4. Согласуйте компоненты: Винт ШВП должен быть сопряжен с подшипниковыми опорами, а направляющие — с каретками, рассчитанными на аналогичный ресурс. Нельзя ставить мощную ШВП на слабые направляющие и наоборот.

5. Не забывайте про смазку: Для долгой и безотказной работы всех компонентов необходима своевременная подача смазки. Предусмотрите пресс-масленки или системы централизованной смазки.

Заключение

Современные системы линейного перемещения представляют собой сложный, но хорошо изученный инженерный инструментарий. От простых валов и втулок до высокоточных рельсовых направляющих и ШВП с ЧПУ — на рынке существует решение практически для любой задачи. Ключ к успеху заключается в правильном анализе условий эксплуатации и взвешенном подходе к выбору каждого компонента. Инвестиции времени в расчеты на этапе проектирования многократно окупятся надежностью и долговечностью вашего оборудования. Опирайтесь на технические каталоги производителей, консультируйтесь с поставщиками (например, с инженерами компании «ТЕХНОБЕРИНГ») и помните, что даже самая совершенная деталь не будет работать эффективно в неподходящей для нее среде.
