Запорная и предохранительная арматура ГРПШ и ПГБ: инженерный расчет, предотвращение пневматических ударов и стравливания газа

22.02.2026 21:38 | Категория: Общие советы

Надежность любого газорегуляторного шкафного пункта (ГРПШ) или блочной станции (ПГБ) определяется не только качеством центрального регулятора давления, но и классом установленной запорно-предохранительной арматуры.

В техническом задании на производство ГРПШ арматурная обвязка часто указывается «по умолчанию», что открывает недобросовестным производителям путь к тотальному удешевлению комплекса.

Установка водопроводных задвижек на газовые сети, применение суженных кранов вместо полнопроходных и неверный расчет пропускной способности сбросных клапанов — это прямой путь к систематическим остановкам технологических процессов и утечкам взрывоопасной среды. В данном техническом руководстве мы разберем физику газодинамических ударов, анатомию современных шаровых кранов, механику работы предохранительных устройств (ПЗК и ПСК) и дадим строгий инженерный алгоритм их совместной калибровки для обеспечения абсолютной промышленной безопасности.

Проблема: Почему экономия на арматуре приводит к остановке производства и утечкам

Главная проблема при комплектации газовых узлов заключается в недооценке разрушительной силы транспортируемой среды. Природный газ движется по трубам под давлением от 0,3 до 1,2 МПа со скоростью несколько десятков метров в секунду. Любое искусственное препятствие на пути этого потока вызывает колоссальные аэродинамические возмущения.

Физика проблемы (Скрытые угрозы дешевой арматуры): Арматура в ГРПШ выполняет две критические функции: герметичное отсечение потока для ремонта оборудования и экстренный сброс или перекрытие магистрали при аварии. Если отдел снабжения закупает дешевые краны с некачественным фторопластовым уплотнением, при отрицательных температурах (в климатическом исполнении У1) этот уплотнитель твердеет и деформируется. При закрытии крана для проведения технического обслуживания газ продолжает сочиться через микрощели в седле. Слесарь физически не может безопасно вскрыть газовый фильтр — его обдает струей газа под давлением. Еще более страшная проблема — использование задвижек, не предназначенных для быстрого потока. Дешевые дисковые затворы создают сильную турбулентность. Образующиеся вихри бьют по чувствительной мембране регулятора давления, вызывая ее преждевременный разрыв и остановку всей котельной предприятия.

Типичные ошибки при проектировании:

Закладка в проект арматуры с классом герметичности ниже «А» (по ГОСТ). Для природного газа допустим только класс «А» — абсолютная герметичность без видимых протечек при испытаниях.
Установка предохранительно-сбросных клапанов (ПСК) с заниженной пропускной способностью, которые при скачке давления просто не успевают стравить нужный объем газа в атмосферу.
Использование арматуры из серого чугуна на объектах, подверженных вибрациям или работающих при температурах ниже минус 15 градусов (чугун хрупок и лопается при гидроударах и морозах).

Наше решение для безотказной работы: Проектирование обвязки ГРПШ должно базироваться на строгом аэродинамическом расчете. Мы подбираем краны исключительно полнопроходного типа из хладостойкой стали, а сечения ПСК и ПЗК рассчитываем с 20-процентным запасом по пропускной способности.

[ЦИФРА]: По данным технического надзора, применение некачественной запорной арматуры (с потерей герметичности седла) является причиной 45 процентов всех вынужденных переносов сроков планово-предупредительных ремонтов на промышленных газовых сетях, так как эксплуатирующим организациям приходится отключать целые участки уличных магистралей, чтобы безопасно вскрыть один неисправный ГРПШ.

Физика процесса: Аэродинамика потока и пневматические удары в трубопроводах

Чтобы осознанно выбирать тип арматуры, инженер обязан понимать физику пневматического удара (газового аналога гидроудара). Это явление — главный враг счетчиков, датчиков телеметрии и мембран регуляторов.

Механика пневматического удара

Представьте себе газопровод, по которому движется поток газа со скоростью 20 метров в секунду. Обладает ли этот газ массой? Да, обладает. Следовательно, движущийся поток обладает колоссальной кинетической энергией. Если оператор резким движением руки закроет шаровой кран на этом трубопроводе, поток мгновенно столкнется с непреодолимой преградой. Кинетическая энергия движущейся массы газа резко перейдет в потенциальную энергию давления. Возле закрытого крана образуется зона критически высокого давления (ударная волна), которая со скоростью звука полетит в обратном направлении — к регулятору давления или коммерческому счетчику.

Этот пневматический удар способен:

Разорвать в клочья армированную резиновую мембрану регулятора.
Согнуть лопатки турбинного счетчика коммерческого учета.
Выбить уплотнительные прокладки из фланцевых соединений.

Правила безопасного оперирования

Для предотвращения пневматических ударов технические регламенты предписывают строгие правила:

Открытие и закрытие запорной арматуры на газопроводах среднего и высокого давления должно производиться исключительно плавно.
Для кранов большого диаметра (от Ду 80 и выше) настоятельно рекомендуется использовать ручные механические редукторы (штурвалы с червячной передачей). Редуктор физически не позволит оператору закрыть кран за одну секунду, растягивая процесс на 10-15 оборотов штурвала, что обеспечивает плавное торможение газового потока.
В обвязке ГРПШ для настройки оборудования на холостом ходу используются байпасные линии малого диаметра (игольчатые вентили), которые позволяют стравливать давление микроскопическими порциями.

Классификация запорной арматуры: Шаровые краны против дисковых затворов

Внутри газорегуляторного пункта используется два основных типа запорной арматуры, выполняющей функцию полного отсечения потока. Выбор между ними диктуется рабочим давлением, диаметром магистрали и требованиями к аэродинамике.

Шаровые краны: Промышленный стандарт ГРПШ

Шаровой кран (КШ) — это устройство, запирающим элементом которого является стальной шар со сквозным цилиндрическим отверстием. При повороте ручки на 90 градусов шар поворачивается отверстием перпендикулярно потоку, герметично перекрывая трубу.

Инженерные преимущества шаровых кранов:

Полнопроходная конструкция: В открытом положении диаметр отверстия в шаре в точности равен внутреннему диаметру газопровода. Коэффициент гидравлического сопротивления такого крана близок к нулю. Поток газа проходит через него абсолютно ровно, без турбулентности, что критически важно для установки перед узлами коммерческого учета и регуляторами.
Высочайшая герметичность: Шар зажат между двумя седлами из фторопласта (PTFE) или эластомеров. Давление газа само прижимает шар к выходному седлу, обеспечивая надежный замок (класс А).
Стойкость к загрязнениям: При повороте шара его острые края работают как нож, срезая налипшую смолу или грязь с поверхности уплотнителя.

Недостатки:

Краны большого диаметра (от Ду 150) обладают гигантским весом и требуют значительных усилий для закрытия.
Высокая стоимость из-за сложности высокоточной механической обработки стального шара.

Дисковые поворотные затворы (Баттерфляй)

В дисковом затворе запирающим элементом является металлический диск, который вращается вокруг оси, перпендикулярной направлению потока.

Особенности применения:

Габариты и вес: Затворы в разы легче и компактнее шаровых кранов. Они имеют малую строительную длину (зажимаются между двумя фланцами трубы), что позволяет сильно сэкономить место внутри тесного блочного пункта (ПГБ).
Аэродинамические ограничения: В полностью открытом положении диск затвора всегда остается внутри трубы (встает ребром к потоку). Это создает серьезное аэродинамическое препятствие. Поток разбивается о диск, возникает мощная турбулентность.
Правило проектирования: Из-за турбулентности дисковые затворы категорически не рекомендуется устанавливать непосредственно перед турбинными и ротационными счетчиками газа (требуется многократное увеличение длины прямых успокоительных участков). Их сфера применения в газовом хозяйстве — обвязка фильтров и выходных коллекторов большого диаметра на сетях низкого давления.

[СОВЕТ ЭКСПЕРТА]: При проектировании шкафов для эксплуатации в условиях Крайнего Севера (климатическое исполнение ХЛ1) требуйте применения шаровых кранов, корпуса которых изготовлены из хладостойкой стали марки 09Г2С (или нержавеющей стали), а уплотнения — из специальных морозостойких полимеров. Стандартная углеродистая сталь 20 при температуре минус 40 градусов становится хрупкой, и сварные швы могут лопнуть от вибрации.

Анатомия безопасности: Предохранительно-запорные клапаны (ПЗК)

Запорная арматура (краны) управляется человеком. Но в случае аварии человек не успеет среагировать. Эту задачу решает автоматическая арматура. Первым эшелоном защиты промышленного оборудования является предохранительно-запорный клапан (ПЗК).

Физика и механика работы ПЗК

ПЗК устанавливается на входе в газорегуляторный пункт, перед основным регулятором давления (либо интегрируется прямо в его корпус). Его единственная задача — мгновенно и абсолютно герметично перекрыть подачу газа из магистрали, если давление после регулятора вышло за установленные рамки безопасности.

Как он понимает, что произошла авария? ПЗК соединен с выходным газопроводом (после регулятора) тонкой медной или стальной импульсной трубкой. Газ низкого давления по этой трубке поступает в измерительную камеру ПЗК и давит на чувствительную мембрану. С другой стороны на эту мембрану давят две настроечные пружины (одна отвечает за верхний предел, другая — за нижний).

Срабатывание по верхнему пределу: Если основной регулятор сломался (порвалась мембрана или под клапан попала окалина), давление на выходе начинает стремительно расти. Давление по импульсной трубке передается в ПЗК, преодолевает усилие большой пружины и выгибает мембрану. Мембрана толкает рычаг, который выбивает удерживающую защелку. Мощная боевая пружина освобождается и за доли секунды вбивает основной клапан ПЗК в седло. Поток газа отрезан. Котельная спасена от взрыва.
Срабатывание по нижнему пределу: Если давление на выходе резко падает (например, порвало газопровод внутри цеха или отключили магистраль на улице), давление под мембраной ПЗК исчезает. Малая пружина выдавливает мембрану в обратную сторону, защелка также срывается, и клапан захлопывается. Это спасает котельную от «проскока пламени» внутрь горелки и последующего неконтролируемого поступления газа в топку при восстановлении давления.

Критическое правило эксплуатации: Открытие ПЗК после его срабатывания возможно исключительно в ручном режиме. Автоматический возврат запрещен правилами промышленной безопасности. Оператор обязан прибыть на объект, найти и устранить причину скачка давления, и только после этого физически взвести рычаг ПЗК, чтобы возобновить подачу газа.

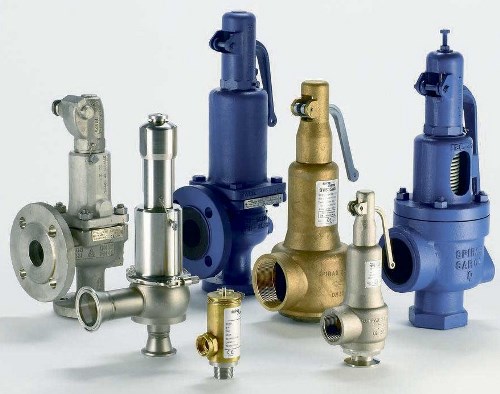

Гашение избыточного давления: Предохранительно-сбросные клапаны (ПСК)

Если ПЗК — это рубильник, который полностью обесточивает систему, то ПСК (предохранительно-сбросной клапан) — это предохранитель, который аккуратно сбрасывает «лишнее» напряжение. ПСК устанавливается на выходном коллекторе (после регулятора давления) и соединяется со сбросной свечой, выведенной на крышу ГРПШ.

Термодинамика и необходимость ПСК

Зачем нужен ПСК, если есть ПЗК? Ответ кроется в законах термодинамики и механике регуляторов. Представьте летний день. Котельная остановила работу. Регулятор давления внутри ГРПШ плотно закрылся. Газ оказался заперт в участке трубы между ГРПШ и задвижкой котельной. Солнце начинает нагревать металлическую трубу на улице. Газ внутри трубы нагревается и, согласно закону Гей-Люссака, его давление начинает расти. Если бы ПСК не было, давление от солнечного нагрева выросло бы до критической отметки, и сработал бы ПЗК, полностью перекрыв входную магистраль. Ночью труба остыла бы, но утром оператору пришлось бы ехать на объект и вручную взводить шкаф.

Механика работы ПСК: Внутри ПСК находится золотник (клапан) с резиновым уплотнителем, который прижат к седлу пружиной. Газ из выходного коллектора давит на золотник снизу. Пока давление в норме, пружина держит клапан закрытым. Когда труба нагревается на солнце и давление повышается (на 10-15 процентов выше рабочего), газ преодолевает усилие пружины и приподнимает золотник на пару миллиметров. Небольшая порция газа стравливается в атмосферу через свечу. Давление в трубе падает до нормы, и пружина ПСК снова захлопывает клапан. ПЗК при этом даже не успевает среагировать, и газоснабжение предприятия остается стабильным.

Проблема заужения сбросных магистралей: Грубейшая ошибка при монтаже — использование сбросной трубы меньшего диаметра, чем выходной патрубок ПСК. Например, клапан имеет выход Ду 50, а монтажники приваривают к нему трубу Ду 25 и выводят на крышу. Это создает колоссальное аэродинамическое сопротивление. В экстренной ситуации ПСК откроется полностью, но газ просто не сможет быстро выйти через узкую трубу. Давление в коллекторе продолжит расти, и в итоге систему вырубит ПЗК. Трубопровод обвязки ПСК должен быть равен или больше условного прохода самого клапана.

Строгая иерархия настроек: Как подружить ПСК и ПЗК в одном шкафу

Главная боль эксплуатационных служб — это постоянные ложные срабатывания автоматики. Шкаф то стравливает газ в атмосферу без видимых причин, то самопроизвольно перекрывает подачу. В 99 процентах случаев причина кроется в нарушении каскадной иерархии настроек пружин.

Внутри ГРПШ происходит непрерывная «борьба» трех пружин: пружины регулятора давления, пружины ПСК и пружины ПЗК. Чтобы система работала как швейцарские часы, настройка должна производиться по строгому математическому алгоритму, прописанному в технических регламентах.

Инженерный алгоритм каскадной калибровки:

Базовый уровень (Номинал): Рабочее давление газа. Допустим, паспорта газовых горелок цеха требуют ровно 20 кПа. Регулятор давления настраивается строго на этот показатель.
Первый эшелон защиты (ПСК): Предохранительно-сбросной клапан настраивается на открытие при давлении, превышающем рабочее на 15 процентов.
- Математика: 20 кПа + 15% = 23 кПа. При достижении 23 кПа клапан приоткроется и начнет сбрасывать излишки.
Второй эшелон защиты (ПЗК — Верхний предел): Предохранительно-запорный клапан настраивается на жесткое перекрытие магистрали при давлении, превышающем рабочее на 25 процентов.
- Математика: 20 кПа + 25% = 25 кПа.

Физика совместной работы: Если настройщик ошибется и настроит ПСК на 25%, а ПЗК на 20% — система станет неработоспособной. При малейшем нагреве трубы на солнце давление поднимется до 21 кПа. ПСК (настроенный на 25) будет молчать, а ПЗК (настроенный на 20) мгновенно захлопнется, остановив завод. Именно поэтому разрыв между настройками ПСК и ПЗК критически важен. ПСК должен успеть открыться, стравить газ и вернуть систему к норме ДО того, как стрелка манометра доберется до смертельного порога ПЗК.

Третий эшелон защиты (ПЗК — Нижний предел): Настраивается на падение давления. Обычно это 25-30 процентов от номинального рабочего давления вниз. В нашем примере — отключение произойдет при падении до 14-15 кПа. Это защищает горелки от «проскока» пламени.

[ВАЖНО ЗНАТЬ]: Настройка ПЗК и ПСК на действующем газопроводе «на глазок» путем подкручивания пружин запрещена. Калибровка должна проводиться только при остановленном потоке с использованием ручного пневматического задатчика (насоса) и контрольного высокоточного манометра.

Типичные ошибки при проектировании и эксплуатации арматурных узлов

Анализ проектов технического перевооружения выявляет ряд систематических недочетов в арматурной обвязке ГРПШ, которые допускают проектные институты и монтажные бригады.

Отсутствие манометров до и после фильтра: Шаровой кран на входе, затем фильтр, затем регулятор. По правилам безопасности, степень засоренности фильтра проверяется по перепаду давления. Если в проекте не заложены штуцеры с кранами для подключения манометров до и после фильтра, слесарь не сможет определить, когда пора менять фильтрующую кассету. Фильтр либо разорвет, либо он заблокирует подачу газа.
Запорная арматура перед ПСК: Невероятно частая и критически опасная ошибка — установка ручного шарового крана на трубе между выходным коллектором и предохранительно-сбросным клапаном (ПСК). Монтажники делают это «для удобства обслуживания ПСК». Правилами промышленной безопасности установка любой запорной арматуры на сбросных линиях до предохранительных клапанов КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНА. Если кто-то случайно закроет этот кран или забудет открыть его после ремонта, ГРПШ лишится функции стравливания давления, что приведет к взрыву оборудования при температурном расширении среды.
Неверная установка дисковых затворов: У дискового поворотного затвора ось вращения диска должна располагаться строго горизонтально. Если установить затвор так, что его шток торчит вертикально вверх, в нижнем подшипниковом узле скопится конденсат, грязь и газолин из трубы. Подшипник закиснет, и в экстренной ситуации закрыть огромную задвижку вручную будет физически невозможно даже с помощью рычага.
Отсутствие продувочных свечей между задвижками: При переводе газоснабжения на байпасную линию (для ремонта основного регулятора) необходимо сбросить давление из ремонтируемого участка (между входным и выходным краном основной линии). Для этого в схеме обвязки обязательно должны быть предусмотрены продувочные свечи с ручными кранами, выведенные на крышу ГРПШ. Сброс газа прямо в технологический отсек шкафа ведет к локальному взрыву.

Инструкция: Алгоритм подбора арматуры для промышленного узла редуцирования

Для обеспечения безаварийной работы ГРПШ, инженер по снабжению или проектировщик должен сформировать спецификацию арматуры, опираясь на следующий пошаговый алгоритм:

Шаг 1. Определение рабочих сред и параметров: Зафиксируйте химический состав газа, максимальное рабочее давление (P1) в точке врезки и климатическую зону. Для давления свыше 0,6 МПа и уличного размещения допускается только арматура в стальном исполнении (никакого серого чугуна). Уплотнения шаровых кранов должны быть стойкими к одорантам (например, PTFE или армированные эластомеры).
Шаг 2. Выбор типа запорной арматуры по аэродинамике: На входной магистрали высокого давления, перед фильтрами, регуляторами и узлами учета закладывайте исключительно полнопроходные шаровые краны (КШ). Использование дисковых затворов допускается только на выходных коллекторах низкого давления (после счетчика и регулятора) при больших диаметрах (от Ду 150), где установка кранов экономически нецелесообразна из-за их веса и стоимости.
Шаг 3. Расчет пропускной способности ПСК: Сбросной клапан подбирается не по диаметру выходной трубы, а по расходу. Пропускная способность выбранного ПСК при давлении полного открытия (рабочее + 15%) должна составлять не менее 15-20 процентов от максимальной расчетной пропускной способности самого ГРПШ. Иначе он просто не справится со сбросом.
Шаг 4. Комплектация ответными фланцами и крепежом: Арматура должна заказываться в комплекте с ответными приварными фланцами, паронитовыми прокладками (ПМБ — паронит маслобензостойкий) и крепежом (шпильки и гайки). Для климатического исполнения ХЛ1 крепеж должен изготавливаться из легированных хладостойких сталей (например, шпильки из стали 35Х).
Шаг 5. Оснащение редукторами: При условном диаметре шарового крана от Ду 80 и выше (для давления 1,2 МПа) в спецификацию обязательно включается механический редуктор с маховиком. Это обеспечит плавность хода и исключит пневматические удары при оперативных переключениях.

FAQ: Частые вопросы главных энергетиков по запорной и предохранительной арматуре

Вопрос 1: Можно ли использовать латунные муфтовые краны (которые продаются для сантехники) внутри ГРПШ на импульсных линиях? Ответ: Использование стандартной сантехнической арматуры для воды на газопроводах недопустимо. Газ обладает гораздо большей проникающей способностью, чем вода. Газовые шаровые краны имеют удлиненную резьбу, специальные бензостойкие уплотнители штока и проходят испытания на герметичность воздухом, а не водой. Использование водяных кранов на импульсных линиях неизбежно приведет к микроутечкам газа в технологический отсек. Необходимо применять только сертифицированную газовую арматуру.

Вопрос 2: После настройки ПСК клапан все равно постоянно «травит» газ в атмосферу. Приходится затягивать пружину до упора. Как решить проблему? Ответ: «Травление» (негерметичность) ПСК при рабочем давлении свидетельствует о повреждении или загрязнении уплотнения золотника. Мельчайшая пылинка, попавшая между резинкой клапана и металлическим седлом, не даст ему закрыться плотно. Затягивание пружины до упора — это грубое нарушение, которое выведет систему безопасности из строя (клапан не сработает при аварии). Необходимо демонтировать ПСК, разобрать его, промыть седло и уплотнитель бензином или растворителем, продуть сжатым воздухом и провести настройку заново.

Вопрос 3: Обязательно ли устанавливать изолирующие фланцевые соединения (ИФС) на кранах, входящих в ГРПШ? Ответ: Вводные и выводные газопроводы газорегуляторного пункта в обязательном порядке должны быть электрически изолированы от подземной магистрали для защиты оборудования от блуждающих токов и электрохимической коррозии. ИФС или ИС (изолирующие сгоны) устанавливаются вне шкафа или непосредственно на входных задвижках. Отсутствие диэлектрической развязки приведет к тому, что стальной корпус ГРПШ начнет работать как анодный заземлитель и быстро сгниет.

Вопрос 4: Как часто необходимо смазывать полнопроходные шаровые краны внутри блочного пункта? Ответ: Современные шаровые краны с уплотнениями из фторопласта (PTFE) конструктивно не требуют внесения консистентной смазки в процессе эксплуатации, так как фторопласт обладает эффектом самосмазывания. Однако для предотвращения «закисания» шара и прикипания уплотнителей регламент технического обслуживания требует не реже одного раза в полугодие проводить операцию «расхаживания»: кран необходимо плавно закрыть и открыть на несколько градусов (при отключенной магистрали) для проверки плавности хода и удаления налета с поверхности шара.

Безопасность технологических объектов закладывается в мелочах. Грамотный аэродинамический расчет, выбор полнопроходной арматуры соответствующего климатического исполнения и строгое соблюдение иерархии настроек пружин ПЗК и ПСК гарантируют десятилетия безаварийной работы ГРПШ без рисков разрушительных пневматических ударов и финансовых потерь от утечек газа.
