Труба газовая полиэтиленовая: что это такое и где применяется

25.02.2026 20:13 | Категория: Материалы для ремонта

Разбираемся в особенностях газовых полиэтиленовых труб — от материалов и стандартов до монтажа и эксплуатации. Узнайте, как обеспечить безопасность и долговечность газопроводов с помощью современных технологий.

Газовая полиэтиленовая труба — это специализированный трубопровод из полиэтилена низкого давления (ПНД), предназначенный для транспортировки природного газа и других газообразных сред. Она соответствует строгим требованиям безопасности и экологичности, что делает её оптимальным выбором для современных газораспределительных систем.

Где применяются газовые полиэтиленовые трубы:

Городские газораспределительные сети — подвод газа к жилым и коммерческим объектам.
Сельские газопроводы — прокладка в условиях сложного рельефа.
Межпоселковые газопроводы (низкого и среднего давления) — протяжённые магистрали с минимальным количеством соединений.
Внутренние разводки — в котельных, промышленных цехах, частных домах.
Временные газопроводы — для строительных площадок и сезонных объектов.
Реконструкция старых сетей — бестраншейная замена изношенных стальных труб.

Ключевые преимущества перед стальными трубами:

Коррозионная стойкость — не ржавеют даже при контакте с влажной почвой.
Гладкая внутренняя поверхность — снижает гидравлические потери и предотвращает отложения.
Гибкость — позволяет прокладывать трассы с изгибами без дополнительных фитингов.
Малый вес — упрощает транспортировку и монтаж.
Долговечность — срок службы 50+ лет при соблюдении норм эксплуатации.
Экономичность — дешевле в монтаже и обслуживании.
Безопасность — не проводят электрический ток, исключён риск искрообразования.

Материалы и стандарты производства

Трубы изготавливаются из полиэтилена низкого давления (ПНД) марок ПЭ 80 и ПЭ 100, которые отличаются по:

плотности;
прочности на разрыв;
устойчивости к давлению;
температурному диапазону.

Основные стандарты:

ГОСТ Р 50838–2009 — технические условия для полиэтиленовых труб для газа.
СП 62.13330 — правила проектирования и монтажа газопроводов.
ISO 4437 — международный стандарт для подземных газопроводов из ПЭ.

Процесс производства:

Экструзия — расплав гранул ПНД под высоким давлением.
Формование — прохождение через калибровочную головку для получения заданного диаметра.
Охлаждение — постепенное снижение температуры для снятия внутренних напряжений.
Нарезка — на стандартные длины (6, 12 м) или намотка в бухты (до 200 м для малых диаметров).
Маркировка — нанесение информации о материале, давлении, стандарте.

Конструкция и маркировка газовых полиэтиленовых труб

Особенности конструкции:

Однослойная структура — сплошной слой ПНД без армирования.

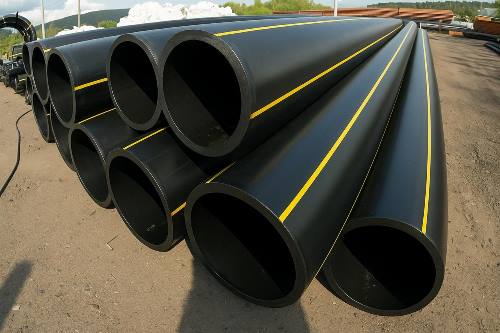

Жёлтая полоса — обязательный элемент маркировки для газовых труб (отличие от водопроводных).
Толщина стенки — рассчитывается под рабочее давление (SDR 11, SDR 17 и др.).
Антиоксидантные добавки — повышают устойчивость к старению.

Расшифровка маркировки:

«Труба ПЭ 100» — материал и его класс.
«SDR 17» — соотношение диаметра к толщине стенки (стандартное размерное отношение).
«ГАЗ» — назначение для газопроводов.
«63 × 3,8 мм» — внешний диаметр и толщина стенки.
«ГОСТ Р 50838» — соответствие стандарту.

Виды газовых полиэтиленовых труб

1. По материалу

ПЭ 80 — бюджетный вариант для сетей низкого давления.
ПЭ 100 — повышенная прочность, подходит для среднего давления и сложных условий.

2. По диаметру

Малые (20–63 мм) — внутренние разводки, подводки к приборам.
Средние (75–225 мм) — локальные распределительные сети.
Крупные (250–400 мм) — магистральные газопроводы.

3. По форме поставки

Прямые отрезки (6–12 м) — для наземных и траншейных прокладок.
Бухты (до 200 м) — бестраншейный монтаж, сложные трассы.

4. По типу соединения

Сварные (стыковая сварка) — неразъёмное соединение высокой прочности.
Электромуфтовые — с использованием фитингов с нагревательным элементом.
Компрессионные — для временных систем и малых диаметров.

Как выбрать трубу для газопровода

1. Определите параметры системы

Рабочее давление — для низкого (до 0,005 МПа) и среднего (до 0,3 МПа) давления.
Глубина залегания — влияет на толщину стенки и тип защиты.
Тип грунта — агрессивные почвы требуют повышенной стойкости.
Температурный режим — учитывайте сезонные перепады.

2. Учитывайте особенности монтажа

Длина трассы — бухты удобны для протяжённых участков без стыков.
Наличие поворотов — гибкость ПНД позволяет избегать фитингов.
Метод прокладки — траншейный, бестраншейный (ГНБ, прокол).

3. Проверьте соответствие стандартам

наличие сертификата соответствия ГОСТ Р 50838;
маркировка с указанием материала, SDR и назначения («ГАЗ»);
информация о сроке службы и условиях эксплуатации.

4. Обратите внимание на производителя

выбирайте компании с опытом в производстве газовых труб;
проверяйте наличие лабораторных испытаний на герметичность и прочность.

Правила монтажа и эксплуатации газовых полиэтиленовых труб

Подготовка:

храните трубы в тени, защищая от УФ‑излучения;
перед монтажом выдержите материал при температуре ≥ +5 °C не менее 12 часов.

Монтаж:

очистите концы труб от загрязнений перед сваркой;
соблюдайте температурный режим сварки (200–230 °C для ПНД);
для стыковой сварки используйте центрирующие устройства;
при электромуфтовом соединении обеспечьте плотный контакт с фитингом;
избегайте резких изгибов — минимальный радиус изгиба 25 внешних диаметров.

Защита:

в зонах с высокой нагрузкой используйте защитные футляры (металлические или бетонные);
при подземной прокладке предусматривайте песчаную подушку толщиной 10–15 см;
для наземных участков применяйте защитные короба или заглубление.

Эксплуатация:

проводите опрессовку системы после монтажа (испытание давлением 1,5 × рабочее давление);
регулярно проверяйте герметичность соединений;
не допускайте механических повреждений трубы;
при ремонте сохраняйте целостность сварных швов.

FAQ: часто задаваемые вопросы о газовых полиэтиленовых трубах

1. Можно ли использовать полиэтиленовые трубы для магистральных газопроводов высокого давления?

Нет, газовые полиэтиленовые трубы рассчитаны на системы низкого (до 0,005 МПа) и среднего (до 0,3 МПа) давления. Для магистралей с давлением выше 0,3 МПа используют стальные трубы.

2. Как соединить полиэтиленовую трубу с металлической?

Способы:

Переходники с резьбой — для малых диаметров (до 63 мм).
Фланцевые соединения — для крупных диаметров, с использованием металлического фланца и втулки.
Специальные адаптеры — с одной стороны металлическая резьба,

3. Насколько долговечны газовые полиэтиленовые трубы?

Срок службы составляет 50+ лет при соблюдении условий:

рабочее давление не превышает номинальное;
глубина залегания соответствует нормативам;
отсутствуют механические повреждения;
температура эксплуатации в пределах −40…+40 °C.

Факторы, сокращающие срок службы:

превышение давления;
контакт с растворителями или агрессивными химикатами;
прямое воздействие УФ‑излучения без защиты;
механические нагрузки (проезд тяжёлой техники над трассой без защитных футляров).

4. Можно ли прокладывать полиэтиленовые газовые трубы над землёй?

Да, но с обязательными мерами защиты:

Кожухи или короба из металла или пластика — защищают от механических повреждений и УФ‑излучения.
Теплоизоляция — при риске промерзания в холодных регионах.
Окраска — специальные составы с УФ‑стабилизаторами.
Фиксация — жёсткое крепление к опорам с учётом теплового расширения.

Нормативы:

высота над землёй — не менее 0,5 м в зонах без проезда транспорта;
защита от ударов — в местах возможного контакта с техникой или людьми;
регулярный осмотр — не реже 1 раза в год.

5. Как проверить герметичность газопровода из полиэтиленовых труб?

Методы контроля:

Опрессовка воздухом — давление 1,5 × рабочее на 24 часа, допустимое падение ≤ 1 %.
Мыльный раствор — нанесение на стыки, появление пузырей указывает на утечку.
Газоанализаторы — высокочувствительные приборы для обнаружения микроутечек.
Акустические детекторы — улавливают шум истечения газа через трещины.
Визуальный осмотр — поиск деформаций, трещин, следов грунта в зоне трассы.

Порядок проверки после монтажа:

Выдержать паузу 2–3 часа после сварки для остывания швов.
Подать испытательное давление, зафиксировать начальные показания.
Контролировать давление в течение суток.
Проверить все соединения мыльным раствором.
При отсутствии дефектов — ввести в эксплуатацию.

Выводы и рекомендации

Газовые полиэтиленовые трубы — это надёжное и экономичное решение для современных газораспределительных сетей. Они сочетают долговечность, устойчивость к коррозии и простоту монтажа, что делает их оптимальным выбором для большинства проектов.
