Технологии гидроизоляции деформационных швов

Деформационные швы обеспечивают целостность железобетонных конструкций при осадке и перепадах температур. Для их герметизации применяют ПВХ-профили различного сечения и эластичные ленты, рассчитанные на эксплуатацию в условиях высокого гидростатического давления.

Деформационные швы в строительных конструкциях: назначение и классификация

Деформационный шов — технологический зазор, разделяющий здание или его отдельные части на самостоятельные блоки. Основная функция элемента заключается в компенсации напряжений, возникающих при осадке основания, температурных расширениях стройматериалов и усадочных процессах в бетоне.

По функциональному признаку выделяют три основных типа деформационных швов:

• Температурно-усадочные. Предназначены для защиты массивных бетонных плит, стен и перекрытий от растрескивания при сезонных и суточных перепадах температуры. Они разделяют площадь заливки на участки, компенсирующие температурные расширения и усадочные деформации материала.

• Осадочные. Устраиваются в местах сопряжения разноэтажных секций здания, пристроек к основному объему, а также на границах участков с разнородными грунтами под фундаментом. Компенсируют смещения, вызванные разницей в нагрузках или сжимаемости основания.

• Сейсмические. Проектируются на объектах, расположенных в тектонически активных районах. Обеспечивают независимое перемещение смежных блоков каркаса при сейсмическом воздействии без передачи критических усилий на несущие элементы.

Тип шва закладывают в проект с учетом геологических условий площадки, климатических параметров и эксплуатационной специфики здания.

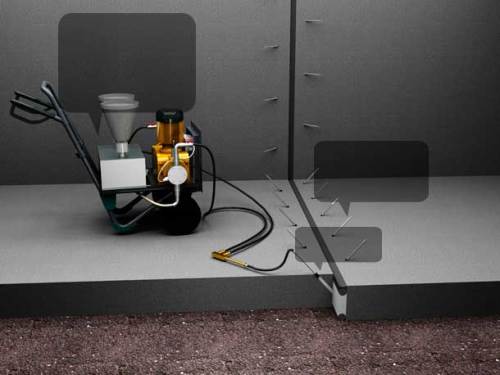

Решения для герметизации подвижных соединений

Гидроизоляция деформационных швов требует применения материалов, способных сохранять целостность при циклических смещениях конструктивных элементов. Примером подобных изделий служат материалы Кальматрон. Жесткие цементные составы и битумные обмазки в данных узлах неэффективны, поскольку растрескиваются при подвижках. По этой причине современная технология гидроизоляции деформационных швов опирается на эластомерные профили и ленты, способные многократно растягиваться без разрыва.

Основным элементом герметизации выступает гидрошпонка — профилированное изделие преимущественно из пластифицированного ПВХ. Также для изготовления таких профилей применяют композиции на основе резины, термоэластопластов и этиленпропиленового каучука.

Конструктивно гидрошпонка состоит из трех функциональных зон:

• Компенсатор. Центральная подвижная часть, размещаемая непосредственно в полости зазора. При сжатии или растяжении конструкции компенсатор деформируется, сохраняя водонепроницаемый барьер.

• Выпуски (крылья). Плоские боковые элементы, замоноличиваемые в тело бетона с двух сторон от шва. Обеспечивают фиксацию изделия и передачу усилий на анкерную систему.

• Анкеры (усики). Ребристые выступы на поверхности крыльев. Препятствуют вытягиванию профиля из бетона при знакопеременных нагрузках и исключают фильтрацию воды по границе контакта «полимер — цементный камень».

По способу установки различают шпонки внутреннего заложения и наружного опалубочного типа. Первые монтируются в толще конструкции с креплением к арматурному каркасу. Вторые фиксируются к опалубке.

Другой вариант материала для защиты деформационного шва от воды — эластичная лента на клеевой основе. Ее применяют для герметизации деформационных и технологических швов, а также узлов примыкания конструкций. Лента наклеивается на подготовленное основание с предварительным нанесением специального клея. Центральная часть ленты остается свободной, что позволяет ей растягиваться вслед за раскрытием трещины без отслоения краев.

Физико-механические характеристики гидроизоляционных материалов нормируются стандартами, однако конкретные показатели могут меняться в зависимости от производителя и марки изделия.

Для ПВХ-профилей в среднем прочность на растяжение составляет не менее 12 МПа, а относительное удлинение при разрыве превышает 300%. Эластичные ленты способны выдерживать гидростатическое давление свыше 4–5 атмосфер при сохранении адгезии к бетонному основанию.

Выбор конкретного типа гидроизоляции зависит от расчетной величины перемещений конструкции, уровня грунтовых вод и наличия доступа к узлу с двух сторон. Корректный подбор профиля или ленты на стадии проектирования исключает риск протечек на весь период эксплуатации объекта.

Практические аспекты монтажа и контроль качества

Герметизация деформационных швов выполняется двумя основными способами: установкой ПВХ-профилей в процессе бетонирования либо наклеиванием эластичных лент на готовое основание.

Монтаж гидрошпонок

Изделия внутреннего заложения крепят к арматурному каркасу вязальной проволокой или пластиковыми фиксаторами. Наружные профили фиксируют к опалубке клеевыми составами, двухсторонним скотчем либо механическим крепежом. Компенсатор размещают по оси проектного зазора.

Стыковку отрезков выполняют термической сваркой. Температурный режим и время прогрева задаются инструкцией производителя конкретного изделия. Сварной шов должен быть равномерным по всей ширине профиля, без пустот и наплывов материала.

Перед подачей бетонной смеси проверяют надежность фиксации и целостность профиля. Укладку раствора ведут с осторожным уплотнением, избегая повреждения компенсатора вибратором.

Укладка эластичных лент

Основание очищают от пыли, масел, цементного молочка и рыхлого бетона. На подготовленную поверхность наносят специальный клей, выступающий за края ленты на 20–30 мм. Центральную часть изделия защищают малярным скотчем для сохранения подвижности.

Ленту прижимают мастерком, удаляя воздушные пузыри. После нанесения покрывного слоя скотч удаляют. Стыковку отрезков производят внахлест не менее 10 см с последующей сваркой строительным феном согласно рекомендациям производителя.

Контроль качества

Перед бетонированием проверяют чистоту основания и надежность фиксации гидроизоляционных элементов. После укладки смеси выполняют осмотр. Для ответственных сооружений проводят контрольное водонагружение, подтверждающее герметичность узла.
