Системы обогрева газорегуляторных пунктов (ГРПШ, ПГБ): теплотехнический расчет, защита от гидратов и выбор между газом и электричеством

22.02.2026 21:22 | Категория: Общие советы

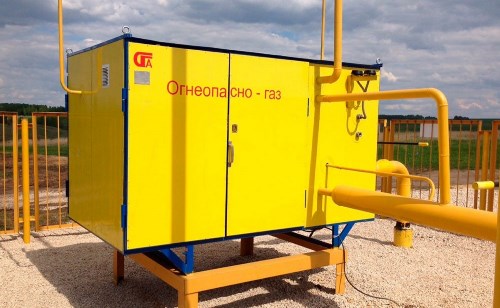

Установка металлического шкафа с высокоточной арматурой на открытом воздухе без продуманной системы терморегуляции неминуемо ведет к аварийным остановкам технологического процесса.

Проектирование систем жизнеобеспечения газорегуляторных пунктов — это сложнейшая инженерная задача, стоящая на стыке газодинамики, теплотехники и взрывозащиты. Установка металлического шкафа с высокоточной арматурой на открытом воздухе без продуманной системы терморегуляции неминуемо ведет к аварийным остановкам технологического процесса.

Обогрев ГРПШ и ПГБ — это не вопрос комфорта обслуживающего персонала. Это критическое условие физической работоспособности резиновых мембран, сохранности прецизионных пар регуляторов давления и легитимности показаний электронных корректоров расхода. В данном техническом руководстве мы разберем термодинамику обмерзания арматуры, сравним эффективность газовых и электрических систем отопления, проанализируем требования к теплоизоляции корпусов и дадим строгий алгоритм расчета мощности обогревателей для промышленных объектов.

Проблема: Почему отсутствие обогрева приводит к разрушению оборудования и остановке котельных

Фундаментальная ошибка неквалифицированных проектировщиков заключается в восприятии магистрального газа как абсолютно сухой и стабильной среды. На практике природный газ всегда содержит остаточную влагу и тяжелые углеводороды. При снижении температуры эти примеси меняют свое агрегатное состояние, превращаясь из газа в жидкость, а затем — в твердые кристаллы льда и гидратов.

Механика разрушительного воздействия холода: Внутри газорегуляторного пункта располагаются устройства, критически зависимые от эластичности материалов и свободы перемещения кинематических узлов. Регуляторы давления и предохранительно-запорные клапаны (ПЗК) работают за счет мембран из прорезиненного полотна.

При падении температуры окружающей среды ниже минус 15-20 градусов Цельсия (для стандартных марок резин на основе нитрильного каучука) материал стремительно теряет эластичность. Мембрана становится жесткой («дубеет»). Когда давление в сети меняется, и мембрана должна прогнуться, чтобы открыть или закрыть клапан, жесткая резина трескается. Происходит сквозной разрыв. Газ под высоким давлением вырывается в надмембранное пространство и уходит в атмосферу через вестовое отверстие, а регулятор полностью теряет контроль над потоком.

Вторая проблема — заклинивание штоков. Влага, сконденсировавшаяся на металлических направляющих, замерзает, намертво блокируя движение клапана. ПЗК не может захлопнуться при аварийном скачке давления, что приводит к пневматическому удару по газоиспользующему оборудованию (котлам, печам) и его потенциальному разрушению.

Типичные ошибки при закупке оборудования:

Заказ ГРПШ в базовом исполнении (в один лист металла без утепления) для эксплуатации в регионах Сибири и Дальнего Востока.
Отказ от обогрева узла коммерческого учета, что приводит к разряду литиевых батарей электронного корректора за несколько недель и «замерзанию» жидкокристаллического дисплея.
Попытка обогреть шкаф кустарными методами (размещение автомобильных ламп накаливания или открытых спиральных плиток внутри взрывоопасного технологического отсека), что является прямым путем к техногенной катастрофе.

Наше решение для безотказной эксплуатации: Мы настаиваем на обязательном теплотехническом расчете каждого газорегуляторного пункта. Выбор системы обогрева базируется не на стоимости обогревателя, а на анализе точки росы транспортируемого газа, коэффициенте теплопередачи стенок шкафа и требованиях паспортов контрольно-измерительных приборов к минимальной рабочей температуре.

[ЦИФРА]: Статистика отказов газорегуляторного оборудования в северных широтах показывает, что более 60 процентов всех аварийных срабатываний автоматики и порывов мембран происходит в период первых резких заморозков (переход через ноль градусов), если система автономного обогрева ГРПШ не была предварительно запущена и выведена на рабочий режим.

Физика процесса: Эффект Джоуля-Томсона и внутреннее обмерзание при плюсовой температуре

Самое опасное заблуждение в газовой отрасли — считать, что обогрев нужен только зимой. На мощных газораспределительных станциях (АГРС) и крупных ПГБ трубы и регуляторы могут покрываться толстым слоем инея даже жарким летом при температуре воздуха плюс 30 градусов. Это явление объясняется законами термодинамики.

Механика дроссель-эффекта

Основная функция ГРПШ — снижение (редуцирование) давления. С физической точки зрения этот процесс называется изоэнтальпийным расширением, или дросселированием. Газ под высоким давлением с силой протискивается через узкое сечение между седлом и клапаном регулятора, а затем попадает в выходной газопровод, где давление в десятки раз ниже.

При резком расширении газа увеличивается расстояние между его молекулами. На преодоление сил межмолекулярного притяжения затрачивается внутренняя энергия самого газа (теплота). В результате газ стремительно самоохлаждается. Это явление носит название эффекта Джоуля-Томсона.

Инженерный расчет падения температуры: Для природного газа, состоящего преимущественно из метана, коэффициент Джоуля-Томсона составляет примерно 0,5 — 0,6 градуса Цельсия на каждую атмосферу (0,1 МПа) перепада давления. Рассмотрим практический пример. На вход промышленного ПГБ поступает газ с давлением 1,2 МПа (12 атмосфер). Температура газа в подземном трубопроводе стабильна и составляет плюс 5 градусов. Регулятор снижает давление до 0,1 МПа (1 атмосфера) для подачи в цех. Перепад составляет 1,1 МПа (11 атмосфер). Падение температуры газа составит: 11 атмосфер умножить на 0,5 градуса = 5,5 градусов. Газ на выходе из регулятора будет иметь температуру минус 0,5 градуса Цельсия.

Точка росы и гидратообразование

Охлажденный газ резко меняет свои физико-химические свойства. Если в газе присутствуют пары воды, при падении температуры достигается «точка росы». Влага начинает конденсироваться на холодных внутренних металлических стенках регулятора.

Но при высоком давлении и низкой температуре вода и метан вступают в физико-химическую реакцию, образуя газовые гидраты. Это твердые кристаллические соединения, внешне похожие на спрессованный снег или лед. Кристаллы гидратов мгновенно нарастают на клапане, сужая проходное сечение седла вплоть до полной его закупорки. Регулятор «задыхается», подача газа останавливается.

Чтобы предотвратить эффект Джоуля-Томсона и гидратообразование при больших перепадах давления, обогрев должен быть настолько мощным, чтобы компенсировать потери внутренней энергии газа. В промышленных АГРС для этого устанавливают массивные кожухотрубные теплообменники (подогреватели газа) ПЕРЕД регуляторами давления. Для стандартных ГРПШ и ПГБ достаточно поддерживать высокую температуру внутри самого технологического отсека, чтобы оборудование нагревалось от окружающего воздуха конвективным путем.

Климатические исполнения и теплоизоляция корпусов (СНиП и ГОСТ)

Эффективность любой системы отопления стремится к нулю, если стены газового пункта не способны удержать тепло. Заводы-изготовители выпускают оборудование в нескольких вариантах теплоизоляции, соответствующих строгим ГОСТам по климатическому исполнению.

Исполнение У1 (Умеренный климат): Одностенные шкафы Это самый бюджетный вариант ГРПШ. Корпус изготавливается из стального листа толщиной 1,5 — 2 миллиметра. Теплоизоляция отсутствует полностью.

Физика эксплуатации: Коэффициент теплопередачи стали огромен. Такой шкаф не способен аккумулировать тепло. Обогрев в таком шкафу работает не на поддержание температуры воздуха в объеме, а на локальный инфракрасный или конвективный нагрев непосредственно металлических корпусов регуляторов.
Применение: Допускается к установке в южных и центральных регионах, где зимние температуры редко опускаются ниже минус 15-20 градусов, и только для оборудования без сложной электроники.

Исполнение УХЛ1 (Умеренно-холодный климат): Шкафы с двойными стенками (утепленные) Архитектура корпуса представляет собой «сэндвич». Между внешним и внутренним листами металла прокладывается слой негорючего теплоизоляционного материала (как правило, базальтовая минеральная вата высокой плотности толщиной от 40 до 60 миллиметров).

Физика эксплуатации: Минеральная вата отсекает «мостики холода». Энергия обогревателя тратится на прогрев замкнутого объема воздуха внутри шкафа. Это позволяет поддерживать стабильный плюсовой микроклимат при минимальных энергозатратах.
Применение: Обязательный стандарт для большинства регионов России. Оптимальный выбор для ГРПШ с узлами коммерческого учета и системами телеметрии.

Исполнение ХЛ1 (Холодный климат): Блочные пункты (ПГБ) Для северных широт (с температурами до минус 60 градусов) шкафное исполнение признается неэффективным. Применяются блочные пункты (ПГБ). Стены, пол и потолок ПГБ собираются из заводских сэндвич-панелей толщиной от 100 до 150 миллиметров. Внутренний объем помещения достаточно велик, чтобы создать и поддерживать полноценную тепловую подушку. ПГБ всегда оснащаются входными тамбурами или тепловыми завесами, чтобы при входе оператора драгоценное тепло не улетучивалось мгновенно на улицу.

[СОВЕТ ЭКСПЕРТА]: При заказе утепленного ГРПШ или ПГБ всегда проверяйте наличие в паспорте записи о негорючести утеплителя (класс НГ). Использование пенополистирола (пенопласта) или горючих полиуретанов в газовом оборудовании категорически запрещено. При малейшей искре такой утеплитель превратит шкаф в факел, выделяя смертельно токсичный дым. Только базальтовое (каменное) волокно.

Газовый обогрев: Автономность, физика горения и инженерные риски

Самый исторически распространенный способ отопления ГРПШ — использование тепла сгорания того самого природного газа, который проходит через шкаф. Главное и неоспоримое преимущество этого метода — абсолютная энергетическая автономность. Шкаф можно установить в глухом лесу, в десятках километров от ближайшей линии электропередач, и он будет исправно функционировать.

Однако с точки зрения безопасности, газовый обогрев — это размещение источника тепла в зоне повышенной взрывоопасности. Инженерная мысль породила два принципиально разных подхода к решению этой парадоксальной задачи.

Инжекторные горелки (Обогрев с открытым пламенем)

Это классическая, наиболее дешевая и морально устаревающая схема, которая до сих пор массово применяется на сетях низкого давления.

Механика работы: Под металлическим днищем ГРПШ (снаружи технологического отсека) приваривается герметичный короб — камера сгорания. Внутрь камеры устанавливается простейшая инжекторная горелка (аналог конфорки газовой плиты). Газ для горелки отбирается из входного коллектора ГРПШ через специальную трубку (импульс обогрева) и редуцируется собственным мини-регулятором до низкого давления. Дымовые газы (продукты сгорания) проходят через систему трубчатых теплообменников (регистров), вваренных в днище шкафа, отдают тепло внутрь объема ГРПШ и удаляются через дымовую трубу на крыше.
Инженерные риски: Открытое пламя. При сильном порыве ветра пламя в горелке может погаснуть (отрыв пламени). Если автоматика безопасности горелки не сработает вовремя, сырой газ начнет скапливаться под шкафом. Малейшая искра статического электричества — и произойдет объемный взрыв. Кроме того, днище шкафа над горелкой раскаляется до высоких температур, что вызывает ускоренную коррозию металла и разрушение лакокрасочного покрытия. Точная регулировка температуры невозможна: горелка работает по принципу «включено на максимум» или «выключено».

Беспламенные каталитические обогреватели

Современная и безопасная альтернатива открытому огню. Каталитический обогреватель монтируется непосредственно внутри технологического отсека шкафа.

Физика процесса: Внутри панели обогревателя находится пористый катализатор (стекловолокно с напылением солей платины или палладия). При подаче газа на предварительно разогретую панель начинается химическая реакция беспламенного окисления метана кислородом воздуха.
Преимущества: Температура поверхности панели составляет около 350-400 градусов Цельсия, что значительно ниже температуры самовоспламенения метана (которая составляет 530-600 градусов). Отсутствует открытое пламя. Панель генерирует мягкое инфракрасное излучение, которое равномерно прогревает металлические корпуса регуляторов, не сжигая кислород внутри шкафа так интенсивно, как открытая горелка.
Недостатки: Катализаторы крайне чувствительны к качеству газа. Сернистые соединения и масляный туман «отравляют» платиновое напыление. Через 2-3 года поры забиваются, реакция окисления прекращается, и прибор выходит из строя. Требуется дорогостоящая замена панели.

Электрический обогрев: Взрывозащита, конвекторы и греющие кабели

Для промышленных предприятий, имеющих надежное электроснабжение, и для ГРПШ с узлами коммерческого учета электрический обогрев является единственным инженерно оправданным решением. Он гарантирует высочайшую безопасность, ювелирную точность поддержания микроклимата и минимальные затраты на регламентное обслуживание.

Взрывозащищенные электрические конвекторы (ОША, ОВЭ)

Внутри технологического отсека на стенку или пол монтируется электрический обогреватель. Поскольку внутри шкафа возможно образование взрывоопасной газовоздушной смеси, применение обычных бытовых ТЭНов категорически запрещено. Разрешено использование только сертифицированного взрывозащищенного оборудования (маркировка Ex).

Механика взрывозащиты: Нагревательный элемент (ТЭН) помещается внутрь массивного алюминиевого или стального радиатора с развитым оребрением. Внутренняя полость радиатора заполняется кварцевым песком. Такая конструкция исключает контакт раскаленной спирали с газом. Даже если газ проникнет внутрь корпуса, температура на поверхности оребрения радиатора никогда не превысит допустимый температурный класс (обычно Т4 — не более 135 градусов Цельсия).
Система управления: Ключевой элемент электрообогрева — капиллярный или электронный термостат. Инженер выставляет на шкале термостата требуемую температуру (например, плюс 5 градусов). Обогреватель включается только тогда, когда температура падает ниже уставки, и автоматически отключается при ее достижении. Это позволяет экономить колоссальные объемы электроэнергии в межсезонье и исключает перегрев высокоточной электроники.

Локальный обогрев: Саморегулирующиеся греющие кабели

В ситуациях, когда обогреть весь объем огромного неизолированного шкафа или рамной ГРУ на улице невозможно, применяется точечный обогрев критически важных узлов с помощью саморегулирующегося кабеля.

Физика процесса: Матрица кабеля обладает уникальным свойством: при понижении температуры ее электрическое сопротивление падает, ток увеличивается, и кабель начинает выделять больше тепла. При нагреве сопротивление растет, и теплоотдача снижается вплоть до нуля. Кабель не может перегреться и сгореть даже при пересечении витков.
Применение: Кабелем плотно обматывают корпуса регуляторов давления, ПЗК, а также спиралью навивают на тонкие медные импульсные трубки. Сверху кабель обязательно закрывается слоем негорючей теплоизоляции (вспененный каучук или минераловатные скорлупы). Этот метод требует минимальных энергозатрат (несколько десятков ватт на метр), но гарантированно предотвращает замерзание влаги внутри измерительных магистралей.

Обогрев узлов учета газа и систем телеметрии: Жесткие требования к микроклимату

Интеграция коммерческого учета в ГРПШ кардинально меняет подход к проектированию системы отопления. Если механическим регуляторам давления достаточно температуры чуть выше ноля, чтобы не замерз конденсат, то сложная микропроцессорная электроника диктует свои суровые правила.

Риски переохлаждения измерительных комплексов:

Деградация элементов питания: Электронные корректоры объема газа (ЕК270, СПГ, Флоугаз) часто запитываются от автономных литиевых батарей. При температуре минус 20 градусов емкость батареи падает в три раза. Если шкаф не отапливается, за одну суровую зиму корректор «умрет», потеряв архив данных.
Замерзание дисплеев: Жидкокристаллические дисплеи (ЖКИ) теряют контрастность при отрицательных температурах, а при минус 25 градусах кристаллы замерзают полностью. Оператор не сможет визуально считать показания или проверить коды ошибок во время обхода.
Температурная погрешность датчиков: Датчики абсолютного давления имеют свой диапазон температурной компенсации. За его пределами начинается резкий рост погрешности измерений. Это искажает расчеты в стандартных кубических метрах, что ведет к финансовым спорам с газоснабжающей организацией.
Термическое сужение роторов: Ротационные счетчики имеют микронные зазоры между алюминиевыми роторами и корпусом. При экстремально низких температурах металлы сжимаются неравномерно (коэффициенты линейного расширения различаются), что может привести к механическому заклиниванию вращающихся элементов.

Инженерный регламент: Для шкафов с измерительными комплексами и модулями телеметрии (модемами, контроллерами САУ ТП) применение газового обогрева (особенно открытых инжекторных горелок) настоятельно не рекомендуется из-за скачкообразных перепадов температур и риска перегрева. Эталонное решение — двустенный утепленный корпус (исполнение УХЛ1 или ХЛ1) в сочетании с взрывозащищенным электрическим конвектором, управляемым прецизионным термостатом. Термостат настраивается на поддержание температуры плюс 5 — плюс 10 градусов Цельсия, что гарантирует работу электроники в идеальных «лабораторных» условиях круглый год.

[ВАЖНО ЗНАТЬ]: Если блочный пункт (ПГБ) разделен на технологический отсек и отсек телеметрии газонепроницаемой перегородкой, обогрев должен быть установлен в обоих помещениях автономно. Недопустимо прорезать вентиляционные отверстия в перегородке для передачи теплого воздуха из одного отсека в другой — это грубейшее нарушение правил пожарной безопасности, лишающее смысла само разделение зон.

Типичные ошибки при проектировании систем отопления ГРПШ

Аудит проектной документации и инспекция смонтированных объектов выявляют систематические инженерные ошибки, которые превращают систему обогрева из средства защиты в источник повышенной опасности.

Неверный расчет тепловой мощности (Установка «на глазок»): Проектировщики часто берут обогреватель мощностью 1 кВт для любого шкафа. Но для компактного ГРПШ-10 этого слишком много (регулятор перегреется, смазка высохнет, резина оплавится), а для огромного шкафа длиной 3 метра этого недостаточно (воздух не прогреется даже до ноля градусов). Мощность конвектора должна рассчитываться по формуле теплопотерь через ограждающие конструкции, с учетом площади поверхности шкафа, толщины утеплителя и минимальной температуры наиболее холодной пятидневки в регионе.
Неправильное размещение датчика термостата: Если капиллярная трубка или электронный датчик термостата расположены слишком близко к самому обогревателю, термостат будет фиксировать локальный перегрев и отключать ТЭН, в то время как в противоположном углу шкафа регулятор давления уже покроется льдом. Датчик температуры должен располагаться в наиболее холодной зоне ГРПШ — на уровне рабочих клапанов регуляторов, подальше от конвектора.
Блокировка жалюзийных решеток на зиму: Стремясь сохранить тепло внутри шкафа, недобросовестные слесари на зиму заклеивают скотчем или затыкают минеральной ватой вентиляционные жалюзи в дверцах ГРПШ. Это смертельно опасное нарушение регламента. Жалюзи предназначены для обеспечения трехкратного воздухообмена и удаления газа при микроутечках. Заклеенный шкаф превращается в газовую бомбу, которая сдетонирует от малейшей искры или статического электричества. Теплопотери на вентиляцию должны компенсироваться мощностью обогревателя, а не изоляцией отсека.
Отсутствие диэлектрической вставки на газовом импульсе: При установке инжекторной газовой горелки под днищем шкафа, газовая трубка, питающая горелку, часто не имеет изолирующего фланцевого соединения. В результате блуждающие токи из земли беспрепятственно перетекают на корпус ГРПШ, вызывая ускоренную электрохимическую коррозию днища (дно прогнивает насквозь за пару лет).

Инструкция: Алгоритм выбора системы обогрева (Технико-экономическое обоснование)

Чтобы выбрать оптимальную систему отопления, главный инженер должен провести пошаговое технико-экономическое обоснование (ТЭО), исключающее субъективные предпочтения.

Шаг 1. Анализ климатологии и физики процесса. Определите минимальную температуру воздуха в вашем регионе. Рассчитайте эффект Джоуля-Томсона для вашего узла (на сколько градусов остынет газ при редуцировании). Сложите эти значения. Если полученная температура ниже минус 20 градусов — обогрев и утепление корпуса строго обязательны.
Шаг 2. Аудит аппаратной части (Наличие электроники). Проверьте спецификацию шкафа. Есть ли в ней коммерческий узел учета, датчики давления, электронный корректор или модем телеметрии? Если ответ «Да», то вариант с инжекторной газовой горелкой исключается. Необходим электрический обогрев для поддержания точного температурного режима.
Шаг 3. Оценка инфраструктуры (Доступность ЛЭП). Измерьте расстояние от ГРПШ до ближайшего распределительного щита предприятия. Рассчитайте стоимость прокладки бронированного силового кабеля в траншее. Если прокладка кабеля обходится дороже самого шкафа (например, ГРПШ стоит в поле или на границе огромного завода), экономически целесообразно рассмотреть установку безопасных каталитических газовых обогревателей с системой автономного термостатирования.
Шаг 4. Расчет OPEX (Операционных затрат). При газовом обогреве вы расходуете собственный коммерческий газ (который вы купили). Горелка мощностью 2 кВт за 6 месяцев отопительного сезона сожжет существенный объем топлива. При электрическом конвекторе с термостатом энергопотребление будет импульсным (только на поддержание температуры). Перемножьте потребление на тарифы для вашего предприятия в горизонте 5-10 лет. В 90 процентах случаев электрообогрев оказывается значительно выгоднее на длинной дистанции.
Шаг 5. Выбор мощности (Расчет теплопотерь). Запросите у завода-изготовителя теплотехнический расчет. Завод должен предоставить документ, доказывающий, что выбранный конвектор мощностью, например, 1000 Вт способен компенсировать теплопотери через стенки конкретного шкафа с толщиной утеплителя 50 мм при дельте температур в 60 градусов (от минус 40 на улице до плюс 20 внутри).

FAQ: Ответы на частые вопросы главных энергетиков по обогреву

Вопрос 1: Разрешено ли устанавливать обычные масляные радиаторы внутри ГРПШ для экономии? Ответ: Категорически запрещено. Любое электрооборудование, размещаемое внутри технологического отсека ГРПШ или ПГБ (зона класса В-1г), должно иметь сертификат соответствия требованиям взрывобезопасности с маркировкой искрозащиты (Ex). Обычный масляный радиатор или тепловая пушка при включении и выключении термостата создают микроискру на контактах реле. В газовой среде это приведет к мгновенному объемному взрыву.

Вопрос 2: Поставщик газа требует отключить газовый обогрев шкафа, ссылаясь на то, что расход газа на горелку идет до счетчика и не учитывается. Что делать? Ответ: Требование поставщика легитимно. Коммерческий учет должен охватывать весь объем потребляемого ресурса. В правильных проектах ГРПШ отбор газа на нужды газового отопителя (горелки) производится исключительно из выходного коллектора, то есть ПОСЛЕ основного узла учета газа. Если архитектура старого шкафа не позволяет переделать точку врезки импульса, вам придется либо демонтировать газовую горелку и переходить на электрообогрев, либо устанавливать отдельный мини-счетчик (например, диафрагменный ВК-G1.6) на трубку, питающую горелку обогрева.

Вопрос 3: У нас установлен утепленный ГРПШ с электрообогревом, но влага все равно скапливается внутри импульсных трубок и замерзает. Как это исправить? Ответ: Конвективный электрообогрев греет воздух внутри шкафа. Однако тонкие медные импульсные трубки, идущие от регулятора к магистрали, часто прокладываются вплотную к холодному металлическому днищу или стенкам шкафа, образуя зону локального переохлаждения (мостик холода). Влага из газа конденсируется именно там. Для устранения проблемы необходимо изолировать импульсные трубки от корпуса с помощью резиновых прокладок-виброгасителей и, при необходимости, обмотать их саморегулирующимся греющим кабелем с последующей теплоизоляцией из вспененного каучука.

Проектирование систем отопления газорегуляторных пунктов не терпит компромиссов. Попытка сэкономить на толщине утеплителя или мощности взрывозащищенного конвектора на этапе закупки оборудования неизбежно приводит к размораживанию систем безопасности, аварийным выбросам газа в атмосферу и многомиллионным потерям из-за простоя производственных цехов в самый разгар зимнего максимума нагрузок. Инженерный подход требует расчета и резервирования.
