Шкафы управления наружным освещением ШУНО: назначение, схемы и применение

Шкафы управления наружным освещением шуно – это специализированные электротехнические устройства, предназначенные для централизованного включения, отключения и контроля работы осветительных линий.

Они объединяют аппаратуру коммутации, защиты и управления, обеспечивая стабильную подачу питания к светильникам и безопасную эксплуатацию сетей освещения.

Такие шкафы применяются для организации уличного, парковочного, дворового и промышленного освещения, а также на территориях объектов инфраструктуры. Их использование позволяет автоматизировать режимы работы по времени или внешним условиям, повысить надежность системы, упростить обслуживание и снизить эксплуатационные затраты за счет точного управления нагрузкой.

Определение ШУНО и общая структура

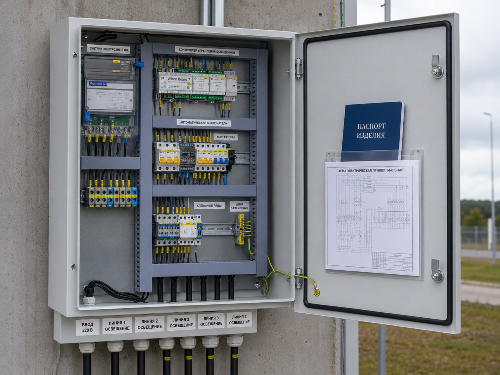

В типовом исполнении ШУНО включает вводную часть (прием и коммутация питания), силовую часть (управление группами нагрузок), контрольно-измерительную и управляющую части (логика работы и диагностика), а также элементы защиты и вспомогательные цепи. Конкретный состав зависит от мощности, количества линий, требований диспетчеризации и условий эксплуатации (температура, запыленность, влажность).

Состав оборудования ШУНО и назначение узлов

Основные узлы шкафа и их функции

Корпус и монтажная система обеспечивают механическую защиту и правильное размещение аппаратуры. Внутри устанавливаются монтажная панель, DIN-рейки, клеммные блоки и кабельные вводы – они нужны для надежного крепления, упорядоченной разводки проводников и удобства обслуживания.

Вводное устройство (вводной автоматический выключатель или выключатель нагрузки с предохранителями) выполняет отключение шкафа целиком и защищает питающий ввод от перегрузки и короткого замыкания. Часто сюда же относят разъединитель и элементы присоединения кабеля (вводные клеммы, наконечники, шинные соединения), обеспечивающие безопасный ввод питания и возможность регламентных работ.

Узел распределения (шины или распределительные клеммники) служит для разделения входного питания на несколько отходящих линий. Назначение – обеспечить корректное распределение фаз/нуля/PE и снизить количество “скруток” и переходных сопротивлений, сохраняя ремонтопригодность и повторяемость схемы.

Коммутационный узел групп освещения включает контакторы/пускатели или силовые реле, которые непосредственно включают и отключают линии светильников. Их задача – коммутировать ток нагрузки по команде от управляющей части, выдерживать частые циклы включений и обеспечивать гальваническое разделение силовых цепей и цепей управления.

Защита отходящих линий обычно реализуется автоматическими выключателями на каждую группу, а при необходимости – устройствами защитного отключения (УЗО) или дифференциальными автоматами. Этот узел локализует повреждения (например, короткое замыкание в линии) и предотвращает отключение всех групп одновременно, повышая надежность работы наружного освещения.

Управляющий узел отвечает за алгоритмы работы: включение по времени, по уровню освещенности или по внешним командам. В состав могут входить реле времени/астрономический таймер, фотореле, контроллер (ПЛК), а также переключатель режимов «Авто/Ручной/Отключено». Назначение – обеспечить гибкое управление группами, возможность принудительного включения при обслуживании и устойчивую работу при изменении условий (сезонность, длина светового дня).

Контрольно-измерительный узел предназначен для контроля параметров сети и состояния шкафа. Сюда могут входить вольтметр, амперметр (или токовые трансформаторы с измерителем), индикаторы наличия фаз, счетчик электроэнергии. Его назначение – диагностика отклонений (перекос фаз, перегрузка, недогруз), учет потребления и подтверждение работоспособности линий.

Вспомогательные цепи и питание управления обеспечивают работу логики и индикации. Часто применяются блок питания для контроллера/реле (например, на 24 В), предохранители цепей управления, промежуточные реле, клеммы дискретных входов/выходов. Назначение – стабилизировать питание автоматики, защитить низковольтные цепи и упростить расширение схемы.

Клеммная коммутация и заземление включают клеммники для подключения отходящих кабелей, N- и PE-шины, маркировку проводников. Этот узел обеспечивает корректное разделение нулевых и защитных проводников, безопасное обслуживание и снижение вероятности ошибок при подключении/ремонте.

• Силовая часть: вводной аппарат, распределение, контакторы, автоматы линий – отвечает за питание и коммутацию нагрузки.
• Управление: таймер/фотореле/контроллер, переключатели режимов – формирует команды включения и отключения.
• Контроль: измерение и индикация параметров – помогает выявлять неисправности и вести учет.
