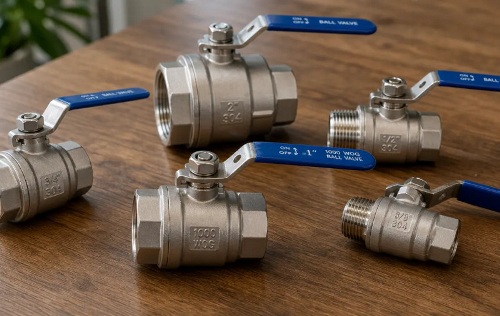

Шаровые краны в доме и на производстве: виды, правила выбора и монтаж

Шаровые краны – один из самых распространённых типов запорной арматуры для воды, отопления, газа и технологических сред. Их ценят за простую конструкцию, быстрое перекрытие потока поворотом рукоятки на 90° и высокую герметичность при корректном подборе и установке.

Чтобы арматура работала надёжно, важно понимать различия по конструкции и присоединению, учитывать требования к давлению, температуре и материалам, а также соблюдать правила монтажа. Ошибки на этих этапах приводят к протечкам, тугому ходу, преждевременному износу седел и даже повреждению трубопровода.

Требования к выбору и монтажу

• Давление и температура: выбирайте кран по номинальному давлению (PN) и допустимому температурному диапазону, учитывая рабочие режимы и возможные кратковременные пики.
• Совместимость со средой: материал корпуса (латунь, углеродистая/нержавеющая сталь) и уплотнений (PTFE и др.) должен соответствовать воде, пару, газу или химической среде.
• Диаметр и проход: полнопроходные модели предпочтительны там, где важны минимальные потери напора и устойчивость к загрязнениям.
• Герметичность: ориентируйтесь на класс герметичности, особенно для газа и ответственных контуров отопления.
• Подлинность и качество: избегайте сомнительных изделий без маркировки, паспорта и понятного происхождения; у надёжных поставщиков, таких как невапромкомплект, обычно можно запросить документацию и консультацию по применению.

Правила монтажа

1. Подготовка участка: перекройте систему, сбросьте давление, удалите остатки среды. Резьбовые торцы очистите от загрязнений и заусенцев.
2. Проверка направления и доступа: убедитесь, что рукоятка будет свободно поворачиваться, а кран – доступен для обслуживания. Если на корпусе есть стрелка, соблюдайте направление потока.
3. Резьбовое соединение: уплотняйте резьбу подходящим материалом (лен с пастой или ФУМ-лента – по условиям эксплуатации). Не допускайте перекоса резьбы и чрезмерного усилия, чтобы не повредить корпус или седла.
4. Фланцевое соединение: используйте прокладки нужного типа, затягивайте крепёж крест-накрест в несколько проходов, контролируя равномерность прижима.
5. Сварное соединение: выполняйте сварку квалифицированно, защищайте уплотнения от перегрева; на некоторых конструкциях требуется разборка/временное удаление чувствительных элементов перед сваркой.
6. Финальная проверка: после монтажа выполните опрессовку и проверку герметичности. Откройте/закройте кран несколько раз, оценивая плавность хода и отсутствие подтеканий.

Типичные ошибки и как их избежать

• Использование запорного крана для регулирования – приводит к быстрому износу седел; для дросселирования выбирайте специализированные решения.
• Перетяжка резьбы – вызывает микротрещины и течи; затягивайте с контролем усилия и удержанием ответной части ключом.
• Неправильный уплотнитель – может «поплыть» от температуры или разрушиться от среды; подбирайте уплотнение по назначению.
• Отсутствие промывки системы – мусор повреждает уплотнения и шар; промойте трубопровод перед вводом в эксплуатацию.

Назначение арматуры и принцип запирания потока

Запорная арматура в трубопроводных системах предназначена для управляемого прекращения или восстановления движения рабочей среды, а также для локализации отдельных участков при обслуживании, ремонте и аварийных ситуациях. Для шаровых кранов ключевая задача – обеспечить быстрое и герметичное перекрытие потока при минимальных потерях давления в полностью открытом положении.

Принцип запирания у шарового крана основан на повороте запирающего элемента (шара) вокруг своей оси: при совпадении проходного отверстия шара с осью трубопровода поток свободно проходит, а при повороте на 90° отверстие перекрывается стенкой шара. Герметичность обеспечивается прилеганием шара к седлам, а надежность работы – корректным выбором конструкции, материалов и соблюдением требований монтажа.

Итог

Арматура решает задачу безопасного управления потоками: изоляции участков, оперативного отключения и восстановления подачи, поддержания ремонтопригодности и снижения рисков при нештатных режимах. Шаровой кран реализует это за счет простого и эффективного поворотного запирания, обеспечивая быстрое срабатывание и высокую герметичность при правильной установке и эксплуатации.

• Назначение: перекрытие/открытие потока и локализация участка трубопровода.
• Запирание: поворот шара на 90° от «открыто» к «закрыто».
• Герметичность: контакт шара с седлами и соответствие материалов рабочей среде.
• Надежность: корректный подбор типа крана и соблюдение требований монтажа.
