Шаровые краны в быту и промышленности как выбрать тип и где применять

Шаровой кран – это запорная арматура, в которой перекрытие потока выполняется поворотом сферы с отверстием. Простая кинематика, быстрый переход «открыто/закрыто» и надежная герметичность сделали его одним из самых распространенных решений для трубопроводов в быту и промышленности.

При выборе важно учитывать не только диаметр и тип присоединения, но и рабочую среду, давление, температуру, требования к ремонтопригодности и режим эксплуатации. От правильного подбора зависит ресурс узла, безопасность системы и удобство обслуживания.

Применение и критерии выбора

Сегодня шаровые краны применяются в системах холодного и горячего водоснабжения, отопления, газоснабжения, в технологических линиях с воздухом, паром, нефтепродуктами и химически активными средами (при выборе совместимых материалов). Их устанавливают на вводах в помещение, перед приборами учета, насосами, бойлерами, радиаторами, фильтрами, а также на участках, где требуется быстрое отключение ветки.

На что обратить внимание при покупке

1. Условный проход и пропускная способность: полнопроходные модели меньше создают гидравлическое сопротивление, что важно для насосных систем и длинных магистралей.
2. Материал корпуса: латунь и нержавеющая сталь универсальны; для агрессивных сред подбирают специальные сплавы и уплотнения.
3. Уплотнения седел: PTFE (фторопласт) подходит для большинства бытовых задач; для повышенных температур применяют усиленные решения.
4. Рабочие параметры: давление, температура и тип среды должны соответствовать паспорту изделия.

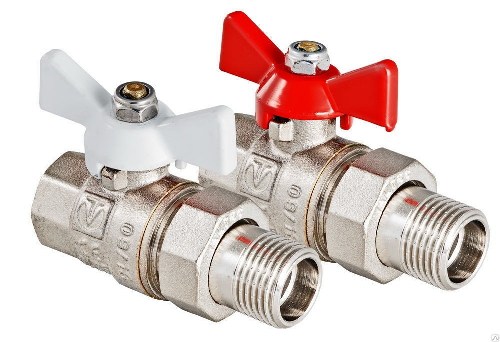

5. Тип управления: ручка-рычаг удобна при ограниченном пространстве; «бабочка» компактнее; для автоматизации используют электроприводы или пневмоприводы.

Грамотно подобранный кран служит долго при условии корректного монтажа и эксплуатации: избегают использования в режиме «дросселирования» (полуоткрыто), периодически проверяют легкость хода, а для систем с примесями ставят фильтры, чтобы продлить ресурс седел и шара.

Конструкция шарового запорного механизма: корпус, шар, седла, шток, уплотнения

Шаровой кран перекрывает поток поворотом шара с проходным отверстием: при совпадении отверстия с осью трубопровода кран открыт, при повороте на 90° – закрыт. Герметичность обеспечивается прижатием шара к седлам и работой уплотнений штока, поэтому качество материалов и точность обработки определяют ресурс и надежность арматуры.

Конструктивно узел состоит из корпуса, запорного элемента (шара), пары седел, штока и системы уплотнений. В зависимости от среды, давления и температуры меняются исполнение корпуса (разборный/цельный), тип опоры шара (плавающий/на цапфах), материал седел (PTFE, модифицированные фторопласты, металл) и компоновка уплотнений.

Основные элементы и их роль

• Корпус – несущая часть, воспринимает давление и нагрузки трубопровода; выполняется литьем/ковкой и может быть:
  • цельнокорпусный – компактный, но труднее ремонтируется;
  • двух- или трехсоставной – удобен для обслуживания (замена седел/уплотнений).
• Шар – запорный элемент с отверстием; требования: высокая чистота поверхности, износостойкость, коррозионная стойкость. Часто применяется полировка и защитные покрытия; различают полнопроходные и стандартнопроходные исполнения (по диаметру отверстия).
• Седла – кольцевые элементы, обеспечивающие прилегание шара и герметичность. Варианты:
  • мягкие (PTFE и аналоги) – низкий момент, высокая герметичность на чистых средах;
  • металлические – для абразивных сред, высоких температур, но с более жесткими требованиями к обработке и возможным ростом момента.
• Шток – передает крутящий момент от рукоятки/привода к шару; обычно имеет антивыбросную конструкцию (удерживается изнутри корпуса), что повышает безопасность при аварийных перепадах давления.
• Уплотнения – предотвращают утечки по штоку и по стыкам корпуса:
  • уплотнение штока (сальниковые кольца, манжеты, O-ring) – критично для исключения «пропусков» наружу;
  • уплотнение корпуса (прокладки/кольца между частями) – важно для разборных конструкций;
  • дополнительные элементы (при необходимости) – грязесъемники, опорные шайбы, пружины поджатия седел.

Итог: надежность шарового крана определяется согласованной работой корпуса, шара, седел, штока и уплотнений. Правильный выбор типа опоры шара, материалов седел и уплотнительных комплектов под конкретные давление, температуру и свойства среды обеспечивает требуемую герметичность, ресурс и безопасность эксплуатации.
