Кровельный водоотвод: гравитационные и сифонные системы

Ливневая вода — один из самых агрессивных «пользователей» инженерной сантехники. Неправильно рассчитанный водоотвод с крыши и паркинга приводит к протечкам, подмывам фундамента и затоплению электрощитовых.

Современные системы решают задачу тремя слоями: корректный приём (воронки и лотки), надёжный транспорт (трубопроводы) и управляемый сброс (колодцы, локальные очистные, обратные клапаны).

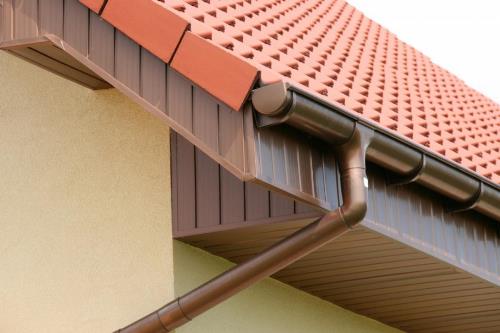

Гравитационные кровельные системы работают на самотёке: воронки собирают воду, трубопроводы имеют уклон, скорость невысокая. Они просты, но требуют больших диаметров и мест для уклонов. Сифонные системы создают полный заполняемый режим: специальные воронки исключают подсос воздуха, поток разгоняется, и горизонтальные участки можно вести без уклона. Это экономит пространство и материал, особенно на больших плоских кровлях ТРЦ и складов. Но сифоника требует точного расчёта и тщательного монтажа: любые подсосы воздуха «убивают» эффект.

Ключ к надёжности — расчёт интенсивности дождя по местным данным и разбивка кровли на зоны. Воронки размещают с учётом уклонов и «луж», добавляют аварийные переливы (overflows), чтобы вода уходила при забиве основной системы. Все соединения — на герметичных манжетах с компенсацией температурных деформаций. Внутренние стояки из ПВХ/PP должны иметь шумоглушение и пожарные рассечки в перекрытиях.

Паркинг — отдельный фронт. Лотки с классом нагрузки D–F, пескоуловители на каждой ветви, регулярная чистка. Перед выпуском в городскую сеть — нефтеуловитель при риске разлива ГСМ. Дренажные насосные станции в нижних точках делают с резервированием, датчиками уровня и обратными клапанами на напоре. Если объект расположен в зоне высокого паводка, проектируют противонапорные клапаны (затворы на выпуске), чтобы вода не «шла» обратно в здание.

Эксплуатация сводится к дисциплине: сезонная чистка воронок и лотков, эндоскопия проблемных участков, проверка датчиков уровня и работы насосов под нагрузкой. Нельзя полагаться на «само пройдёт»: первая же гроза покажет слабые места. После сильных осадков полезно замерять фактическую пропускную способность и корректировать план обслуживания.

Материалы выбирают по химстойкости и температурным режимам. ПВХ и PP хороши для внутренних сетей; чугунные воронки и стальные лотки — для зон с механическими нагрузками. Герметики должны выдерживать ультрафиолет и циклы замораживания. Для кровель с растительным слоем добавляют фильтры от корней.

https://www.stms.kz/

Грамотно спроектированный водоотвод — это сухие потолки, чистые стены и спокойные инженеры. Экономить на ливнёвке — всё равно что экономить на крыше.
