Контакторы WEG от «Вектор‑Технологий» — надежность, безопасность и долговечность

Разбираем устройство и принцип работы контакторов WEG. Обзор серий CWC, CWM, CWB. Советы эксперта по выбору номинала и типа катушки для разных задач.

Поломка электродвигателя часто происходит не из-за перегрузки на валу. Причина кроется в низком качестве коммутации или неправильном подборе управляющей автоматики. Обычный выключатель просто сгорит при попытке запустить мощный промышленный агрегат.

Для безопасной работы под нагрузкой инженеры используют специализированные электромагнитные устройства. Они гасят электрическую дугу и выдерживают миллионы циклов срабатывания. Надежные контакторы защищают дорогостоящее оборудование и обеспечивают бесперебойный техпроцесс.

Что такое контактор и для чего он нужен?

Коммутационные аппараты этого типа служат одной цели — управлению мощными потребителями энергии. В отличие от реле, они работают с большими токами и имеют усиленную изоляцию. Без них невозможно представить схему управления станком или конвейерной лентой.

Принцип работы: Дистанционное включение и отключение цепей

Механика устройства гениальна в своей простоте. Внутри корпуса расположена катушка с сердечником. При подаче управляющего напряжения возникает магнитное поле. Оно притягивает подвижную часть магнитопровода, которая жестко связана с контактной группой.

Силовые контакты смыкаются, и ток поступает к двигателю. Как только напряжение с катушки снимается, возвратная пружина моментально размыкает цепь. Специальные дугогасительные камеры разбивают и остужают искру, которая неизбежно возникает при разрыве контакта.

Основные сферы применения: Промышленность и автоматизация

Устройства незаменимы в любых системах, где требуется частая коммутация. Главный потребитель таких изделий — промышленные предприятия с парком асинхронных двигателей. Пускатели управляют насосными станциями, вентиляционными установками и компрессорами.

Вторая важная сфера — системы автоматического ввода резерва (АВР). Здесь аппараты переключают питание здания с основной линии на генератор. Также их используют для управления мощным освещением в цехах, на стадионах и уличных магистралях.

Как выбрать идеальный контактор: Ключевые параметры

Ошибки на этапе подбора ведут к залипанию контактов или пожару в щитовой. Нельзя ориентироваться только на цену или бренд. Технические характеристики должны строго соответствовать условиям эксплуатации.

На что обратить внимание при покупке: Номинал тока, тип катушки, количество контактов

Первым делом смотрят на категорию применения. Для управления ТЭНами и печами подходит класс AC-1. Для электродвигателей с тяжелым пуском выбирают исключительно AC-3. Этот класс рассчитан на токи, превышающие номинал в 5-7 раз при старте.

Критерии правильного выбора включают:

• величину номинального тока силовой цепи;
• напряжение управляющей катушки (24, 220 или 380 В);
• наличие и тип вспомогательных контактов для цепей сигнализации.

Механическая износостойкость тоже играет роль. Для конвейера, который включается раз в час, подойдет базовая модель. Для станка с цикличным режимом работы нужен аппарат с ресурсом в 10-15 миллионов циклов.

Особенности выбора для разных задач

Условия среды диктуют свои правила. В пыльных цехах используют модели в закрытом корпусе. При высоких температурах номинальный ток устройства снижается, поэтому его берут с запасом в 20-30 %.

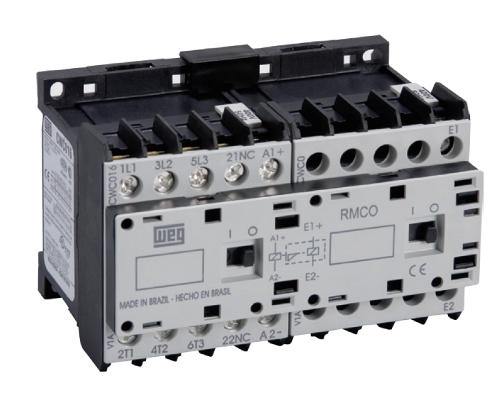

Для реверсивного управления двигателем потребуются два аппарата. Между ними обязательно ставят механическую блокировку. Она физически не даст включиться второму пускателю, пока работает первый, исключая короткое замыкание.

Контакторы WEG от Вектор-Технологий: Обзор популярных серий

Бразильский концерн WEG заслужил репутацию производителя неубиваемой электротехники. Инженеры ценят их продукцию за продуманную конструкцию и легкость монтажа. Устройства легко интегрируются в существующие шкафы управления.

Серии CWC, CWM, CWB: Отличия и преимущества каждой модели

Линейка CWC разработана специально для компактных решений. Это миниатюрные аппараты, которые экономят место в шкафу. Они идеально подходят для управления небольшими насосами или вентиляторами до 7,5 кВт.

Серия CWB — это современный стандарт шириной 45 мм для токов до 38 А. Главная фишка здесь — модульность. Блоки дополнительных контактов и ограничители перенапряжения устанавливаются без инструментов. Они просто защелкиваются на фронтальной панели, ускоряя сборку щита.

Для решения самых сложных промышленных задач применяют контакторы WEG Серия CWM. Они охватывают диапазон токов от 9 до 800 А. Закрытая конструкция защищает внутренности от пыли и случайных прикосновений. Именно эти модели чаще всего встречаются в металлургии и горнодобывающей отрасли, где надежность стоит на первом месте.
