Коленчатые подъемники: что это и где применяются на высотных работах

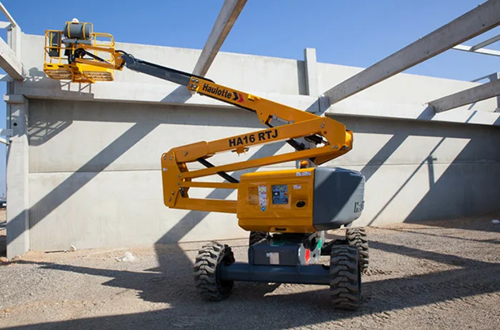

Коленчатый подъемник – это подъемная техника с составной стрелой, которая складывается и разгибается по принципу «локтя», обеспечивая подачу рабочей платформы на высоту с возможностью обхода препятствий.

Такая конструкция от https://tr-77.ru позволяет поднимать людей и инструмент к точке работ не только вертикально, но и с вылетом в сторону, что особенно важно на стесненных площадках.

В отличие от мачтовых и ножничных моделей, коленчатые решения рассчитаны на сложные траектории перемещения: платформа может «перешагнуть» через навесы, трубопроводы, элементы фасада и другие преграды. Поэтому их применяют там, где требуется точность позиционирования и доступ к участкам, недоступным при прямом подъеме.

Что такое коленчатый подъемник и как он устроен

Ключевой элемент – коленчатая стрела, состоящая из нескольких секций, соединенных шарнирами. Приводы (гидравлические или электрогидравлические) управляют углами сочленений и вылетом, а рабочая платформа обычно имеет ограждение и органы управления для оператора.

Типовые характеристики, на которые обращают внимание при выборе:

• Рабочая высота – максимальная высота доступа оператора с платформы.
• Горизонтальный вылет – насколько далеко можно вынести платформу от основания.
• Грузоподъемность корзины – допустимый вес людей, инструмента и материалов.
• Тип питания – дизельный, электрический или гибридный вариант.
• Проходимость – параметры шасси, клиренса и колесной базы для работы на грунте.

Основные разновидности

На практике чаще всего встречаются следующие исполнения:

1. Дизельные – для улицы и больших строительных площадок, где важны мощность и автономность.
2. Электрические – для помещений и объектов с требованиями к низкому уровню шума и отсутствию выхлопа.
3. Гибридные – универсальный вариант, позволяющий работать в разных условиях без потери мобильности.
4. Компактные – рассчитаны на узкие проезды, дворы-колодцы, плотную застройку.

Конструкция: шарнирная стрела, колено, корзина и поворотная платформа

Коленчатый подъемник состоит из нескольких взаимосвязанных узлов, которые обеспечивают подъем, вылет и точное позиционирование рабочей зоны над препятствиями. Такая компоновка делает технику удобной для работ в ограниченном пространстве и на сложных участках.

Надежность и безопасность конструкции зависят от согласованной работы стрелы, шарниров, гидросистемы и системы управления, а также от правильного распределения нагрузок между опорными и поворотными элементами.

Ключевые узлы и их назначение

• Шарнирная стрела – основной несущий элемент, состоящий из секций, соединенных шарнирами; обеспечивает изменение высоты и горизонтального вылета, позволяет «обходить» препятствия и работать в труднодоступных местах.
• Колено (шарнирный узел) – соединение секций стрелы, задающее траекторию движения рабочей платформы; повышает маневренность и точность подведения корзины к точке работ.
• Корзина (рабочая платформа) – место размещения персонала и инструмента; оснащается ограждениями, точками крепления страховки, пультом управления и, при необходимости, розетками/линиями питания для оборудования.
• Поворотная платформа – основание, на котором закреплены стрела, приводы и системы управления; обеспечивает поворот вокруг вертикальной оси для расширения зоны обслуживания без перемещения шасси.

Итог: сочетание шарнирной стрелы с коленом, корзины и поворотной платформы формирует универсальную конструкцию, которая обеспечивает большой рабочий диапазон, возможность обхода препятствий и точное позиционирование при выполнении монтажных, ремонтных и обслуживающих работ на высоте.
