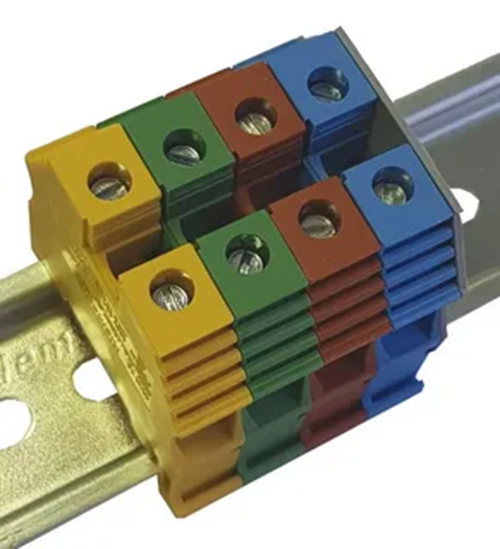

Клемма на DIN рейку: особенности и правила монтажа

Клеммы на DIN-рейку являются неотъемлемой частью современного электрощитового оборудования. Они обеспечивают безопасное, компактное и удобное соединение проводников в распределительных шкафах, на промышленных объектах и в системах автоматизации.

Благодаря универсальному принципу крепления клемма на дин рейку и продуманной конструкции, такие клеммы широко применяются как в жилых, так и в коммерческих и промышленных установках.

Основное назначение клеммников на DIN-рейку

Основное назначение клеммников на DIN-рейку — надежное соединение электрических проводов с возможностью дальнейшего обслуживания или расширения цепей. Они могут различаться:

• по типу подключения;
• по количеству полюсов;
• допустимому сечению провода.

DIN-рейка, в свою очередь, представляет собой металлический профиль стандартной формы, на который монтируются различные компоненты:

• клеммы;
• автоматические выключатели;
• реле и прочее оборудование.

Одним из главных преимуществ клемм на DIN-рейку является их универсальность и простота установки. Монтаж клемм не требует специального инструмента: достаточно защелкнуть их на рейку и подключить проводники. Такой подход обеспечивает компактное размещение большого количества соединений в ограниченном пространстве распределительного щита, повышает удобство сборки и обслуживания электрооборудования.

Особенности конструкции

Особенности конструкции клемм зависят от их назначения. Например, существуют проходные клеммы, клеммы с предохранителями, сигнальные, заземляющие, а также специальные модули для подключения термопар, датчиков или шин. Кроме того, многие модели допускают установку маркировочных элементов и перемычек, что облегчает идентификацию и разводку схемы.

Правила монтажа

Правила монтажа клемм на DIN-рейку включают несколько важных этапов. В первую очередь необходимо правильно выбрать тип клеммы в зависимости от задач и характеристик цепи. Затем следует подготовить провода: снять изоляцию на необходимую длину и при необходимости опрессовать наконечники. После этого провод вставляется в контактное отверстие и фиксируется винтом или пружиной — в зависимости от конструкции клеммы. Обязательно следует проверять надежность соединения и избегать чрезмерных усилий при затягивании, чтобы не повредить провод или саму клемму. Также важно соблюдать электробезопасность: отключать напряжение перед монтажом, использовать изолированные инструменты и следить за тем, чтобы провода не пересекались и не перегибались.
