Кабель ВВГ: особенности, преимущества и сферы использования

Электрические сети в жилых, коммерческих и промышленных зданиях требуют надежных проводников, способных безопасно передавать энергию при заданных нагрузках.

Для стационарной прокладки внутри помещений и на объектах с типовыми условиями эксплуатации широко применяются силовые кабельные изделия с медными жилами и полимерной изоляцией.

Правильный выбор кабельной продукции влияет на долговечность линии, удобство монтажа и стабильность работы подключенного оборудования. Важно учитывать конструкцию, допустимые токовые нагрузки, условия прокладки и требования к пожарной безопасности, чтобы обеспечить корректную и безопасную эксплуатацию.

Понятие и конструкция

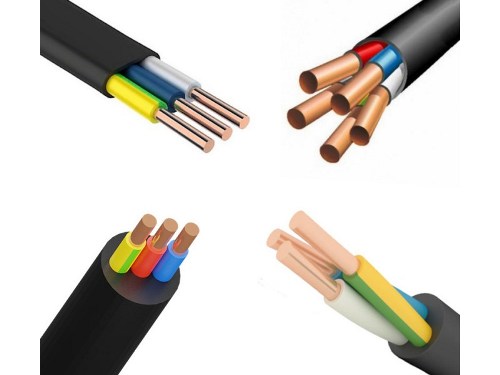

Кабель ввг – силовое изделие с медными токопроводящими жилами, изоляцией и наружной оболочкой из поливинилхлоридного пластиката (ПВХ), предназначенное для передачи и распределения электроэнергии в стационарных установках.

Основные элементы

• Токопроводящие жилы – медные, однопроволочные или многопроволочные; число жил подбирают по схеме питания (например, однофазной или трехфазной).
• Изоляция – ПВХ-слой на каждой жиле, обеспечивающий электрическую прочность и разделение проводников.
• Наружная оболочка – общий ПВХ-покров, защищающий кабель от механических воздействий и факторов среды в пределах допустимых условий.

Разновидности по назначению и исполнению

В рамках линейки встречаются исполнения для разных задач: по количеству жил, сечению, классу гибкости, а также модификации с повышенными требованиями к пожарной безопасности и сниженным дымо- и газовыделением. Выбор конкретного варианта зависит от места прокладки, требований проекта и характеристик нагрузки.

Расшифровка маркировки ВВГ и назначение каждой буквы

В обозначении ВВГ каждая буква указывает на материал жилы и тип изоляционных оболочек. Дополнительные индексы (если они присутствуют после «ВВГ») уточняют пожарные свойства, наличие заполнения, дымо- и газовыделение и другие особенности исполнения.

Что означает «ВВГ»

• Первая «В» – изоляция жил из ПВХ-пластиката (виниловая изоляция).
• Вторая «В» – наружная оболочка из ПВХ (виниловая оболочка).
• «Г» – «голый», то есть кабель без брони и без защитных покровов типа металлических лент/проволок.

Итог: ВВГ – это силовой кабель с медными жилами, изоляцией жил из ПВХ, внешней оболочкой из ПВХ и без брони. Понимание этой расшифровки помогает быстро оценить базовую конструкцию и уже на следующем шаге выбирать нужное сечение, количество жил и исполнение по дополнительным индексам маркировки.
