Импульсные реле: что это такое и как правильно выполнить установку

Импульсное реле – это коммутационное устройство, которое меняет состояние контактов кратковременным управляющим сигналом и сохраняет его до следующего импульса.

Такой принцип позволяет включать и выключать нагрузку не удерживая кнопку нажатой, а также организовывать управление из нескольких точек.

Чаще всего решения на основе такого устройства, как импульсные реле применяют в освещении: лестничные марши, коридоры, большие помещения, где удобно поставить несколько кнопок. В отличие от проходных переключателей, схема получается более гибкой по количеству постов управления и проще в расширении.

Установка и подключение: базовый порядок

Монтаж обычно выполняют в распределительном щите на DIN-рейку, рядом с автоматом защиты линии. Управление осуществляют кнопками (кнопочными выключателями без фиксации), соединёнными параллельно: любой из постов формирует импульс на вход/катушку.

Подготовка и безопасность

1. Отключить питание линии и убедиться в отсутствии напряжения измерительным прибором.
2. Определить место установки в щите и предусмотреть удобную трассу для силовых и управляющих проводов.
3. Сверить параметры: напряжение управления, допустимый ток контактов, тип контактов (NO/NC), условия эксплуатации.

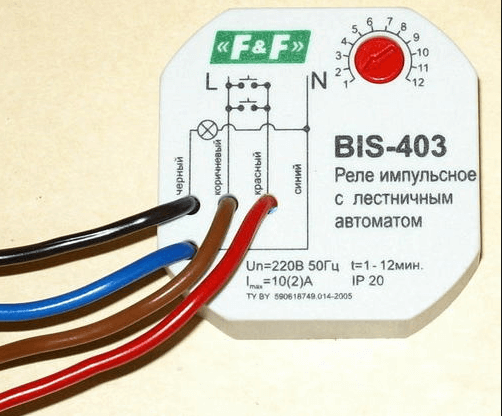

Принципиальная логика подключения

Силовая цепь проходит через контакты реле: фаза приходит на общий контакт, а с выходного контакта уходит на нагрузку (например, светильники). Ноль и защитный проводник к нагрузке подключаются напрямую согласно принятой схеме электроснабжения.

Управляющая цепь формируется кнопками: один провод подводят к общему проводу управления (часто фазе или выделенному управляющему потенциалу), второй – от кнопок возвращают на вход/катушку реле. Все кнопки подключают параллельно, чтобы любая из них могла подать импульс.

Проверка после монтажа

• Проверить затяжку клемм, отсутствие оголённых участков и корректную маркировку проводов.
• Включить питание и убедиться, что каждое нажатие любой кнопки меняет состояние нагрузки.
• Оценить нагрев и работу под нагрузкой, при необходимости скорректировать подбор автомата и сечение проводников.

Практический совет: при большом числе постов управления удобнее выделить отдельную управляющую линию, а силовую часть держать компактно в щите – так проще обслуживать и расширять схему.

Итог: как работает импульсное реле в схеме освещения с несколькими кнопками

Импульсное реле позволяет управлять одной группой освещения из нескольких мест с помощью параллельно подключённых кнопок без фиксации. Каждое нажатие формирует короткий управляющий импульс на катушку, и реле переключает своё выходное состояние: было «выключено» – станет «включено», было «включено» – станет «выключено».

За счёт этого принципа кнопки остаются простыми (нормально-разомкнутыми), проводка логичнее, чем в проходных схемах с перекидными контактами, а «память» состояния хранится в самом реле. В результате пользователь получает управление светом из двух, трёх и более точек одинаковым действием – нажатием любой кнопки.

• Кнопки включаются параллельно: любая из них может подать импульс на управляющий вход (катушку) реле.
• Реле переключает контакты по импульсу: один импульс меняет состояние на противоположное.
• Силовая цепь отделена от управляющей: катушка управляет, а силовые контакты коммутируют нагрузку (светильники).
• Состояние сохраняется: после отпускания кнопки свет остаётся во включённом/выключенном положении до следующего импульса.

1. Нажатие кнопки создаёт кратковременное замыкание управляющей цепи.
2. Катушка получает импульс и приводит в действие механизм переключения.
3. Контакты реле меняют положение, подавая или снимая питание с линии освещения.
4. Отпускание кнопки не возвращает свет обратно: реле остаётся в новом положении.

Итог: импульсное реле – это удобное решение для освещения с несколькими точками управления, где простые кнопки формируют импульсы, а реле выполняет переключение нагрузки и удерживает текущее состояние до следующего нажатия.
