Глубинный вибратор: создание качественной бетонной конструкции

Заливка фундамента является одним из самых сложных и ответственных этапов строительства, который требует не только знаний, умений, но и наличия некоторого специального инструмента.

В частности создать надежное, долговечное основание не получиться без использования глубинного вибратора. С его помощью уплотняется бетон, заполняя все пространство опалубки, за счет чего достигается высокий уровень прочности конструкции. Выбрать наиболее удобный глубинный вибратор для конкретных условий работы, можно изучив существующие виды инструмента и принцип их работы.

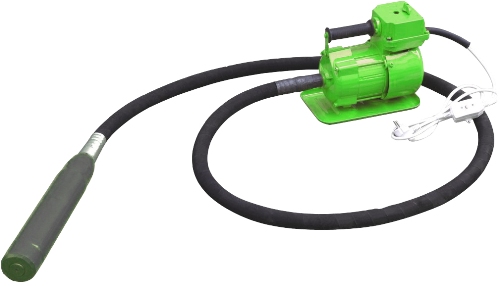

Конструкция инструмента

В основе работы инструмента лежит процесс вибрации, который достигается при взаимодействии трех основных составляющих его конструкции:

• двигатель (привода);
• гибкого вала;
• погружного наконечника.

Так двигатель передает вращение на гибкий вал, который в свою очередь приводит в колебательное движение погружной наконечник. Стоит отметить, что различные модели инструмента предусматривают разную длину вала от 3 до 6 метров, которая должна быть подобрана с учетом типа фундамента. Также в комплект вибратора, как правило, включено несколько наконечников диаметра от 25 до 100 мм.

Глубинный вибратор иначе называется внутренним. Это обосновано тем, что при погружении булавы в толщу бетона, посредствам вибрации из него удаляются пузырьки воздуха и лишняя жидкость, тем самым уплотняя смесь.

Классификация

Основная классификация инструмента заключается в использовании производителями различных типов двигателя. Так выделяют глубинные вибраторы:

1. Пневматические. Используются в основном на производстве, поскольку требуют подключения к воздушной магистрали или компрессору. Данному типу инструмента соответствует турбинная система вибрации. В качестве трансмиссии используется воздуховод. Достоинством оборудования является компактность, экономичность в использовании, высокий уровень безопасности, который позволят работать на пожароопасных объектах.
2. Электрические. Используются при наличии доступа к электросети. В зависимости от модели могут работать от 2-х или 3-х фазного подключения. Система вибрации может быть маятниковая или эксцентрическая. Трансмиссия — гибкий вал. Использование инструмента требует соблюдения особых правил безопасности.
3. Дизельные, бензиновые. Данный вид инструмента особо востребован, поскольку позволяет проводить работы в независимости от наличия источника энергии. Отличается высокочастотным вибрирование и значительными размерами конструкции. Трансмиссия — электрокабель.

Кроме основной классификации каждая модель может отличаться своими особенностями и характеристиками. Так при выборе стоит обратить внимание не только на длину гибкого вала и диаметр булавы, но и на мощность, частоту вибрирования, которая может варьироваться от 50 до 200 Гц. Оптимальной амплитудой колебания вибратора признано считать величину равную 1 мм.

Стоит отметить доступную стоимость инструмента. Так популярный, надежный глубинный вибратор для бетона Wacker стоит от 50 до 140 тысяч рублей, что позволяет каждому потребителю найти инструмент своей ценовой категории.

Область применения

Глубинные вибраторы широко применяются в промышленном строительстве и изготовлении железобетонных конструкций.

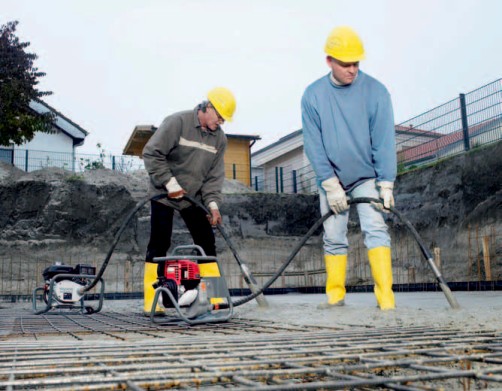

Они используются частными застройщиками в процессе заливки бетона в фундаментную опалубку. С помощью инструмента каждый желающий сможет самостоятельно изготовить канализационные кольца или тротуарную плитку. Однако стоит помнить, что при заливке бетона в небольшие формы применяется вибратор с узким наконечником.

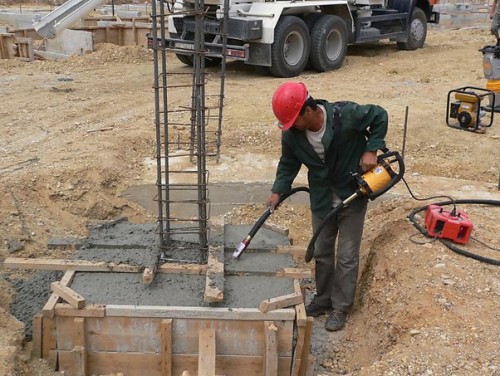

Работа с оборудованием

Прежде чем преступить к работе с инструментом, следует проверить его исправность, а в частности износ угольных щеток в двигателе, подшипники. Работа вибратором заключается в следующих этапах:

1. Наполнение емкости (опалубки) бетоном должно осуществляться слоями не превышающими высоту в 50 см.
2. Наконечник инструмента должен опускаться в смесь вертикально. Признано считать, что радиус действия инструмента распространяется на 10 диаметров погружного элемента. Однако этот показатель во многом зависит от плотности бетона и иных индивидуальных факторов. Спустя 10- 40 секунд наконечник изымается из точки вибрации и перемещается в следующее положение так, чтобы вирируемые зоны перекрывали друг друга.
3. При заливке каждого последующего слоя бетона наконечник должен входить в предыдущий слой минимум на 10 сантиметров.
4. Время вибрации в одном положении не должно быть менее 20 секунд, при этом густой раствор требует увеличения этого периода.
5. В процессе вибрирования следует избегать касаний наконечника с элементами опалубки и арматурой. Приемлемым считается сближение элементов на 7 сантиметров.
6. Изымать вибратор из толщи бетона следует так, чтобы по мере вытаскивания полость равномерно наполнялась раствором.
7. Критерием хорошо проведенной вибрации является отсутствие пузырьков воздуха на поверхности смеси, прекращение ее оседания и выделение цементного молочка.

Стоит отметить, что при работе стоит быть внимательным и осторожным, избегать вибрации инструмента без погружения в бетон. Также запрещается осуществлять вибрацию на поверхности раствора.

Преимущества

Благодаря использованию глубинных вибраторов легко и быстро из толщи бетонной смеси удаляются пузырьки воздуха. Это позволяет избежать пористости готового изделия (фундамента), которая негативно сказывается на его термоустойчивой и надежности.

По сравнению с поверхностными методиками вибрации, глубинному инструменту присущи следующие преимущества:

• быстрота выполнения работ;
• высокое качество усадки смеси;
• мобильность инструмента;
• возможность подобрать модель, работающую от сети или жидкого топлива для работ «в поле»;
• пневматические модели высокоэкономичные для использования на производстве;
• широкая сфера применения, позволяющая качественно выполнять все работы с использованием бетонной смеси.

Благодаря простоте конструкции, глубинные вибраторы, при надлежащем уходе, прослужат своему хозяину вечно и позволят в течение всего периода использования создавать высокопрочные бетонные конструкции различных размеров и форм.
