Электрощит для частного дома: состав и схема

Электрощит распределяет электроэнергию по линиям дома и защищает проводку, технику и людей. От того, как он собран, зависит, останется ли дом без света из-за одной неисправности и что произойдёт при утечке тока или скачке напряжения.

Из чего состоит щит

Набор аппаратов зависит от мощности дома и оборудования, но базовый состав почти всегда одинаков:

• Вводной автомат. Ограничивает потребляемую мощность и отключает весь дом при серьёзной аварии.
• УЗИП. Гасит импульсные перенапряжения при грозе и переключениях на подстанции. В домах с воздушным вводом он почти обязателен.
• Реле напряжения. Отключает нагрузку при опасных скачках и просадках, которые вредны для котла, насосов и электроники.
• Групповые автоматы. Защищают отдельные линии от перегрузки и короткого замыкания.
• УЗО или дифавтоматы. Реагируют на утечку тока и защищают людей от поражения.
• Шины N и PE. Раздельные клеммные блоки для рабочего нуля и защитного заземления.

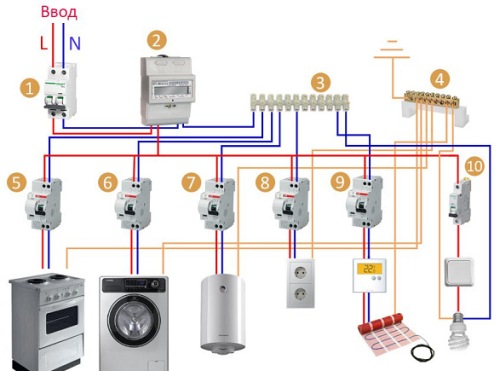

Как строится схема

Линии принято делить по назначению: розетки по этажам и помещениям, освещение, кухня, отопление и водонагрев, наружные потребители вроде гаража, бани и освещения участка. Мощные приборы, такие как варочная панель, духовой шкаф или электрокотёл, подключают отдельными линиями.

Такое деление удобно по двум причинам. Сбой в одной группе не оставляет без света весь дом, а при ремонте можно отключить только нужный участок. Каждую линию подписывают, а однолинейную схему хранят рядом со щитом и обновляют после любых переделок.

Защита линий: по кабелю, а не «с запасом»

Главное правило: автомат подбирают под сечение кабеля, а не по принципу «чем больше, тем надёжнее». Если поставить аппарат мощнее, чем выдерживает провод, при перегрузке кабель начнёт греться, а защита не сработает. Поэтому каждая группа получает свой автомат, соответствующий её проводке.

Розеточные линии и мощные потребители защищают более крупными аппаратами. А вот освещение, сигнализация и цепи управления потребляют совсем немного и проложены тонким кабелем, поэтому для них берут маломощную защиту, например выключатель 6А (https://elos-by.com/catalog/vyklyuchateli-avtomaticheskie/6a/). Так проводник остаётся под контролем, а при неисправности линия отключается вовремя.

Защита людей и техники

Для розеточных групп, ванной, кухни и улицы ставят УЗО или дифавтоматы. Они мгновенно отключают линию, если ток начинает «утекать» через повреждённую изоляцию или человека. Не стоит вешать одно УЗО на все линии сразу: при срабатывании пропадёт свет во всём доме, а найти причину будет сложнее. Лучше разделить дом на несколько групп с отдельными аппаратами.

УЗИП и реле напряжения дополняют защиту: первое спасает от грозовых импульсов, второе от «плавающего» напряжения в сети. Для загородных домов, где качество питания часто хуже городского, это не лишняя перестраховка, а разумная мера.

Учёт электроэнергии

В большинстве домов счётчик подключают напрямую, и этого достаточно. Но если ввод рассчитан на большую нагрузку (крупный коттедж с электроотоплением, баня, мастерская, несколько мощных потребителей), прямое включение уже не подходит. Тогда применяют полукосвенную схему: счётчик получает уменьшенный ток через измерительные трансформаторы. В такой узел обычно входят трансформатор тока ТШП 0,66, сам счётчик и испытательная клеммная коробка, которая позволяет обслуживать прибор без отключения дома. Узел согласуют с энергосбытовой организацией, она же его пломбирует.

Корпус и монтаж

Корпус выбирают с запасом по свободным местам: через пару лет в доме может появиться тёплый пол или зарядка для электромобиля. Если щит стоит в гараже, бане или на улице, нужна повышенная защита от пыли и влаги. Аппараты не стоит ставить вплотную друг к другу, иначе они нагревают соседей и срабатывают раньше времени.

Провода подключают с втулочными наконечниками, клеммы затягивают с усилием, рекомендованным производителем, и подтягивают повторно через несколько недель работы. Рабочий ноль и защитный проводник разводят по разным шинам, а корпус щита заземляют.

Заключение

Хороший щит для частного дома строится на понятной схеме, раздельных линиях, правильно подобранной защите и запасе по месту. Это не требует больших затрат, зато избавляет от аварий и переделок в будущем.
