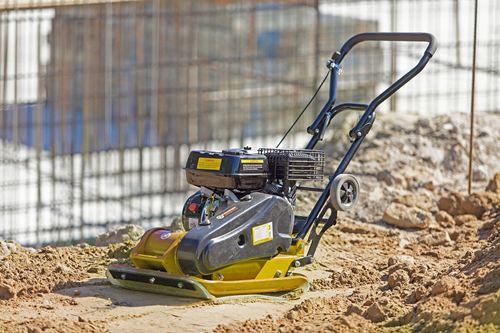

Бензиновая виброплита: что это и где применяется при уплотнении грунта

Современная виброплита бензиновая – это самоходно не передвигающаяся уплотняющая машина, которая с помощью вибрации и массы рабочей плиты повышает плотность сыпучих и связных материалов.

Оборудование востребовано там, где нужно быстро подготовить основание под покрытие, уменьшить последующую усадку и повысить несущую способность слоя.

Основная идея работы проста: двигатель приводит в действие вибровозбудитель, а тот создает колебания, передающиеся на плиту. В результате частицы грунта или инертного материала перераспределяются и уплотняются, вытесняя воздух и снижая пористость слоя.

Принцип работы и устройство

Типовая конструкция включает двигатель, вибровозбудитель (эксцентрик), основание-плиту и рукоять управления. Вибрация сочетается с давлением собственного веса, поэтому качество уплотнения зависит от массы, частоты колебаний и площади плиты.

• Двигатель обеспечивает автономность и работу без подключения к электросети.
• Вибровозбудитель формирует направленные колебания, повышающие эффективность уплотнения.
• Плита передает усилие на материал и задает ширину прохода.
• Рукоять помогает вести агрегат по траектории, контролировать скорость проходов и развороты.

Какие материалы уплотняют

На практике техника применяется для разных оснований и слоев, где важна равномерная плотность.

1. Песок – для подушек под тротуарную плитку, бордюры, фундаменты малых сооружений.
2. Щебень и гравий – для оснований дорожек, проездов, парковок, площадок.
3. Грунт – при обратной засыпке траншей и планировке территории (с учетом типа грунта и влажности).
4. Смеси – при подготовке слоев под асфальтирование или укладку покрытий.

Устройство и принцип виброуплотнения в бензиновой плите

Бензиновая виброплита состоит из двигателя внутреннего сгорания, силовой рамы и рабочей плиты, на которую передаётся вибрация. Основная задача узлов – создать направленные колебания и преобразовать их в уплотняющее воздействие на сыпучие и слабосвязанные материалы.

Виброуплотнение достигается за счёт высокочастотных колебаний, которые уменьшают внутреннее трение между частицами, способствуют их перераспределению и повышают плотность слоя. Чем стабильнее частота и амплитуда, тем равномернее получается основание и тем меньше риск локальных просадок.

Ключевые узлы и как они работают вместе

• Двигатель – создаёт вращающий момент; через сцепление и ременной/шестерёнчатый привод передаёт его на виброузел.
• Вибратор (эксцентриковый вал) – вращающийся груз (или пара грузов), формирующий центробежную силу; именно он задаёт вибрацию и уплотняющее усилие.
• Основание (плита) – массивная рабочая подошва, распределяющая усилие по площади контакта; её масса влияет на глубину и эффективность уплотнения.
• Амортизаторы (виброопоры) – отделяют рукоять и раму от вибраций, снижая передачу колебаний на оператора и крепёж.
• Рукоять управления – обеспечивает направление движения и контроль, иногда складывается для транспортировки.
• Система орошения (при наличии) – подаёт воду на подошву при работе с асфальтом или липкими смесями, уменьшая налипание.

1. Запуск двигателя приводит к вращению привода вибратора.
2. Эксцентрик создаёт периодическую центробежную силу, превращая вращение в колебания.
3. Колебания плиты передаются в материал: частицы временно «разгружаются», легче смещаются и укладываются плотнее.
4. Повторяемость циклов на каждом участке повышает плотность слоя до заданного уровня, после чего прирост уплотнения становится минимальным.

Итог: бензиновая виброплита уплотняет основание за счёт взаимодействия массы плиты и вибрационного усилия, создаваемого эксцентриковым вибратором. Понимание устройства и принципа виброуплотнения помогает правильно подбирать технику под материал и толщину слоя, добиваясь ровного и стабильного основания для дорожных и строительных работ.
